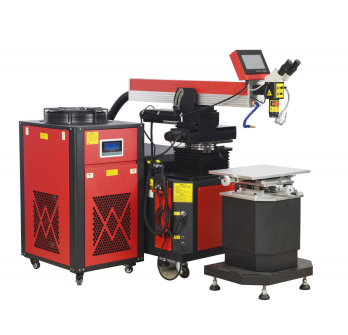

Máy Hàn Laser Sửa Chữa Khuôn Riselaser RL-Y200W-260 / RL-Y400W-260

Trong ngành sản xuất khuôn mẫu, việc sửa chữa các vị trí bị mài mòn, sai lệch kích thước hoặc hư hỏng cục bộ có ý nghĩa quan trọng đối với tuổi thọ và khả năng tiếp tục khai thác của khuôn. Các giải pháp hàn laser được ứng dụng trong lĩnh vực này nhờ khả năng tập trung năng lượng vào vùng gia công và thực hiện sửa chữa tại những vị trí cần độ chính xác cao.

Máy Hàn Laser Sửa Chữa Khuôn Riselaser RL-Y200W-260 / RL-Y400W-260 là hai model thuộc dòng máy hàn laser sửa khuôn sử dụng nguồn laser YAG. Sản phẩm được catalogue định hướng cho các ứng dụng hàn sửa chữa khuôn kích thước lớn, đồng thời có thể được sử dụng cho nhiều loại chi tiết kim loại và hợp kim khác nhau.

Hai model có sự khác biệt chính về công suất laser, tần số hoạt động, phạm vi điều chỉnh điểm laser, hệ thống làm mát và công suất điện của máy. Phiên bản RL-Y200W-260 sử dụng nguồn laser công suất 200W, trong khi RL-Y400W-260 có công suất laser tối đa 400W.

Theo danh mục chính thức của Riselaser, dòng máy sửa chữa khuôn bằng laser của hãng được thiết kế cho việc bổ sung vật liệu có kiểm soát tại các khuôn ép, khuôn đúc áp lực, dụng cụ dập và các loại tooling có giá trị cao.

Máy Hàn Laser Sửa Chữa Khuôn Riselaser Là Gì?

Máy Hàn Laser Sửa Chữa Khuôn Riselaser là thiết bị sử dụng nguồn laser để thực hiện các công việc hàn sửa chữa và bổ sung vật liệu trên bề mặt hoặc các khu vực bị hư hỏng của khuôn.

Theo catalogue RL-Y200W-260 và RL-Y400W-260, dòng máy này sử dụng:

• Nguồn laser YAG.
• Bước sóng laser 1064 nm.
• Hệ thống quang học chuyên dụng.
• Cơ cấu đầu laser có thể xoay.
• Hệ thống quan sát bằng kính hiển vi hoặc camera CCD.
• Hệ thống khí bảo vệ.
• Hệ thống làm mát bằng nước.
• Bàn nâng và bàn dịch chuyển phục vụ thao tác hàn.

Công nghệ hàn laser được sử dụng trong sửa chữa khuôn nhằm hỗ trợ việc xử lý các vị trí cục bộ mà không cần tác động nhiệt trên phạm vi quá lớn. Một nghiên cứu về sửa chữa thép làm khuôn bằng hàn laser Nd cũng cho thấy phương pháp này có thể hỗ trợ quá trình bổ sung vật liệu với độ chính xác cao tại vùng cần sửa chữa.

Tổng Quan Hai Model RL-Y200W-260 Và RL-Y400W-260

Hai model trong catalogue có cùng định hướng ứng dụng nhưng được cấu hình với các mức công suất khác nhau.

Riselaser RL-Y200W-260

RL-Y200W-260 là model sử dụng nguồn laser YAG với:

• Công suất laser tối đa 200W.
• Tần số laser từ 1 đến 20Hz.
• Độ rộng xung từ 0,3 đến 10ms.
• Phạm vi điều chỉnh điểm laser từ 0,2 đến 2mm.
• Hệ thống làm mát bằng chiller 1.5P.
• Công suất định mức được catalogue ghi là 8kW.

Model này phù hợp với các yêu cầu sửa chữa khuôn và gia công hàn laser trong phạm vi công suất tương ứng.

Riselaser RL-Y400W-260

RL-Y400W-260 là phiên bản công suất cao hơn, với:

• Công suất laser tối đa 400W.
• Tần số laser từ 1 đến 30Hz.
• Độ rộng xung từ 0,3 đến 10ms.
• Phạm vi điều chỉnh điểm laser từ 0,2 đến 3mm.
• Hệ thống làm mát bằng chiller 3P.
• Công suất định mức được catalogue ghi là 12kW.

Với công suất laser cao hơn và phạm vi điều chỉnh điểm lớn hơn, model RL-Y400W-260 hướng đến các yêu cầu cần mức năng lượng cao hơn trong quá trình hàn sửa chữa.

Ưu Điểm Nổi Bật Của Máy Hàn Laser Sửa Chữa Khuôn Riselaser

Sử Dụng Laser YAG Bước Sóng 1064nm

Cả hai model RL-Y200W-260 và RL-Y400W-260 đều được catalogue ghi nhận sử dụng nguồn laser YAG với bước sóng 1064nm.

Đây là một trong những đặc điểm kỹ thuật quan trọng của dòng máy. Việc sử dụng nguồn laser và hệ thống quang học phù hợp giúp tạo ra vùng năng lượng tập trung phục vụ quá trình hàn sửa chữa.

Buồng Hội Tụ Ceramic

Catalogue cho biết phần lõi của hệ thống sử dụng buồng hội tụ ceramic nhập khẩu. Theo mô tả của nhà sản xuất, bộ phận này có đặc tính chống ăn mòn, chịu nhiệt độ cao và hướng đến tuổi thọ sử dụng lâu dài.

Đây là thành phần quan trọng trong hệ thống quang học của máy hàn laser.

Đầu Laser Có Thể Xoay 360°

Một trong những đặc điểm nổi bật của máy là đầu laser có thể xoay 360°.

Tính năng này giúp người vận hành tiếp cận các vị trí khác nhau trên khuôn và chi tiết, đặc biệt đối với các khu vực có hình dạng phức tạp hoặc nằm ở nhiều góc khác nhau.

Catalogue cũng đề cập đến hệ thống đường quang có chiều dài mở rộng khoảng 900mm, hỗ trợ phạm vi thao tác trong quá trình sửa chữa.

Hệ Thống Quan Sát Microscope Hoặc CCD

Máy được trang bị tùy chọn:

• Kính hiển vi.
• Hệ thống camera CCD.

Người dùng có thể lựa chọn cấu hình quan sát phù hợp với yêu cầu thao tác và độ chính xác của ứng dụng.

Hệ thống quan sát đặc biệt hữu ích trong các công việc hàn sửa chữa khuôn và chi tiết có vùng gia công nhỏ.

Bàn Làm Việc Và Cơ Cấu Dịch Chuyển

Dòng máy tích hợp hệ thống bàn làm việc cùng cơ cấu nâng và dịch chuyển.

Catalogue đề cập đến:

• Đế nâng điện.
• Bàn dịch chuyển điện XYZ.
• Bàn chịu tải ba chiều.
• Hành trình XY được ghi nhận là 125 × 100mm.
• Bề mặt bàn làm việc được thể hiện trong catalogue.

Cấu hình này hỗ trợ việc điều chỉnh vị trí khuôn và chi tiết trong quá trình hàn.

Hệ Thống Khí Argon Bảo Vệ Khi Hàn

Theo catalogue, máy được trang bị hệ thống khí bảo vệ và sử dụng argon trong quá trình hàn.

Khí bảo vệ được sử dụng nhằm hỗ trợ bảo vệ vùng gia công trong quá trình hàn. Nhà sản xuất mô tả hệ thống này giúp duy trì màu sắc ban đầu của sản phẩm và hỗ trợ chất lượng mối hàn.

Việc lựa chọn khí bảo vệ và các thông số hàn cần được thiết lập theo vật liệu, dây hàn và yêu cầu kỹ thuật thực tế.

Thông Số Kỹ Thuật RL-Y200W-260 Và RL-Y400W-260

Thông số	RL-Y200W-260	RL-Y400W-260
Loại nguồn laser	YAG	YAG
Công suất laser tối đa	200W	400W
Bước sóng	1064nm	1064nm
Buồng hội tụ	Ceramic nhập khẩu	Ceramic nhập khẩu
Tần số laser	1–20Hz	1–30Hz
Độ rộng xung	0,3–10ms	0,3–10ms
Điều chỉnh điểm laser	0,2–2mm	0,2–3mm
Hệ thống quan sát	Microscope hoặc CCD	Microscope hoặc CCD
Chiller	1.5P	3P
Công suất định mức	8kW	12kW
Kích thước máy chính	1650 × 550 × 1230mm	1650 × 550 × 1230mm
Kích thước chiller	750 × 500 × 900mm	850 × 600 × 1100mm

Một số dòng trong bảng thông số PDF gốc bị lỗi căn chỉnh khi trích xuất văn bản. Vì vậy, các thông số liên quan đến nguồn điện, dòng điện và tải trọng bàn nên được xác nhận trực tiếp với nhà sản xuất hoặc nhà cung cấp trước khi sử dụng cho mục đích báo giá hay hồ sơ kỹ thuật.

Ứng Dụng Của Máy Hàn Laser Sửa Chữa Khuôn Riselaser

Hàn Sửa Chữa Khuôn Lớn

Đây là ứng dụng chính được nhấn mạnh trong catalogue.

Máy phù hợp cho công việc sửa chữa khuôn có kích thước lớn, trong đó người vận hành cần tiếp cận các vị trí khác nhau trên bề mặt hoặc bên trong khuôn.

Theo thông tin chính thức của Riselaser về dòng máy sửa chữa khuôn, các ứng dụng có thể bao gồm sửa chữa cạnh bị mòn, khuyết tật cục bộ, lỗ rỗ và các đặc điểm bề mặt của khuôn trước các công đoạn gia công tiếp theo.

Gia Công Chi Tiết Kim Loại

Catalogue cho biết máy có thể sử dụng với các loại kim loại và hợp kim phù hợp với quá trình hàn laser.

Ứng dụng được đề cập bao gồm:

• Chi tiết cơ khí.
• Linh kiện phần cứng.
• Chi tiết chính xác.
• Phụ tùng xe.
• Linh kiện công nghiệp.

Linh Kiện Điện Tử Và Thiết Bị Chính Xác

Các ứng dụng được catalogue đề cập còn bao gồm:

• Linh kiện điện tử.
• Cảm biến.
• Đồng hồ.
• Thiết bị và chi tiết chính xác.

Những ứng dụng này cho thấy dòng máy được định hướng cho các công việc cần thao tác tập trung tại vùng hàn.

Ngành Trang Sức Và Chế Tác Kim Loại

Catalogue cũng liệt kê lĩnh vực chế tác trang sức trong nhóm ứng dụng.

Tuy nhiên, khi lựa chọn cấu hình cho từng ứng dụng cụ thể, cần xác định rõ vật liệu, kích thước chi tiết và yêu cầu kỹ thuật để lựa chọn model phù hợp.

So Sánh Máy Hàn Laser Sửa Chữa Khuôn Riselaser 200W Và 400W

Khi Nào Nên Chọn RL-Y200W-260?

Model RL-Y200W-260 phù hợp khi nhu cầu ứng dụng nằm trong phạm vi công suất 200W và yêu cầu điều chỉnh điểm laser từ 0,2 đến 2mm.

Đây là lựa chọn cần được đánh giá dựa trên:

• Loại khuôn cần sửa chữa.
• Vật liệu gia công.
• Kích thước vùng hàn.
• Yêu cầu về năng lượng hàn.
• Tần suất vận hành.

Khi Nào Nên Chọn RL-Y400W-260?

Model RL-Y400W-260 cung cấp công suất tối đa 400W, tần số tối đa 30Hz và phạm vi điều chỉnh điểm laser đến 3mm.

Model này có thể phù hợp hơn với các ứng dụng cần công suất cao hơn. Tuy nhiên, việc lựa chọn cần dựa trên yêu cầu kỹ thuật thực tế thay vì chỉ lựa chọn theo công suất lớn nhất.

Cách Lựa Chọn Máy Hàn Laser Sửa Chữa Khuôn Riselaser Phù Hợp

Trước khi đầu tư máy, doanh nghiệp nên xác định các yếu tố quan trọng sau:

Loại Khuôn Và Vật Liệu

Cần xác định:

• Loại thép hoặc vật liệu nền.
• Loại khuôn.
• Tình trạng cần sửa chữa.
• Vị trí cần hàn.

Kích Thước Khuôn

Đối với khuôn lớn, phạm vi hoạt động của đầu laser, bàn nâng và hệ thống dịch chuyển là những yếu tố quan trọng.

Yêu Cầu Công Suất

Lựa chọn giữa 200W và 400W cần dựa trên yêu cầu năng lượng của ứng dụng cụ thể.

Hệ Thống Làm Mát

Hai model sử dụng cấu hình chiller khác nhau:

• RL-Y200W-260: 1.5P.
• RL-Y400W-260: 3P.

Yêu Cầu Quan Sát

Tùy theo ứng dụng, người dùng có thể lựa chọn kính hiển vi hoặc camera CCD theo cấu hình được nhà sản xuất cung cấp.

Lưu Ý Về An Toàn Khi Vận Hành Máy Hàn Laser

Máy hàn laser là thiết bị công nghiệp có yêu cầu nghiêm ngặt về an toàn. Việc vận hành cần tuân thủ hướng dẫn của nhà sản xuất và các quy định an toàn áp dụng tại nơi làm việc.

Các tiêu chuẩn an toàn laser như ANSI Z136.1 cung cấp hướng dẫn về kiểm soát nguy cơ đối với việc sử dụng hệ thống laser. OSHA cũng tham chiếu các tiêu chuẩn thuộc nhóm ANSI Z136 trong nội dung về an toàn laser.

Do đó, doanh nghiệp cần xây dựng quy trình vận hành phù hợp và sử dụng thiết bị bảo hộ theo yêu cầu của hệ thống cũng như quy định an toàn tại địa phương.

Câu Hỏi Thường Gặp

Máy Hàn Laser Sửa Chữa Khuôn Riselaser có những model nào trong catalogue này?

Catalogue cung cấp hai model chính là RL-Y200W-260 và RL-Y400W-260, với công suất laser tối đa lần lượt là 200W và 400W.

Hai model sử dụng loại laser nào?

Theo catalogue, cả hai model sử dụng nguồn laser YAG với bước sóng 1064nm.

Model 400W khác model 200W như thế nào?

Sự khác biệt chính gồm công suất laser, tần số tối đa, phạm vi điều chỉnh điểm laser, công suất hệ thống và cấu hình chiller.

Máy có thể sử dụng để sửa chữa khuôn lớn không?

Có. Hàn sửa chữa khuôn lớn là một trong những ứng dụng chính được nêu trong catalogue.

Máy sử dụng khí bảo vệ nào?

Catalogue đề cập đến hệ thống khí bảo vệ bằng argon trong quá trình hàn.

Có thể lựa chọn camera thay cho kính hiển vi không?

Theo cấu hình trong catalogue, hệ thống quan sát có thể sử dụng Microscope hoặc CCD Camera, tùy cấu hình lựa chọn.

Kết Luận

Máy Hàn Laser Sửa Chữa Khuôn Riselaser RL-Y200W-260 / RL-Y400W-260 – Integrated Boom Laser Welding Machine là giải pháp hàn laser công nghiệp dành cho sửa chữa khuôn và gia công các chi tiết kim loại.

Hai model cung cấp hai lựa chọn công suất 200W và 400W, cùng nền tảng laser YAG bước sóng 1064nm. Dòng máy được trang bị hệ thống quang học, đầu laser có khả năng xoay 360°, bàn nâng và dịch chuyển, hệ thống quan sát bằng kính hiển vi hoặc CCD, khí argon bảo vệ và hệ thống làm mát bằng nước.

Với các ứng dụng như sửa chữa khuôn lớn, chi tiết cơ khí, linh kiện chính xác, cảm biến và nhiều loại kim loại hoặc hợp kim, doanh nghiệp có thể lựa chọn RL-Y200W-260 hoặc RL-Y400W-260 dựa trên yêu cầu về công suất, phạm vi điểm laser, tần số hoạt động và điều kiện sản xuất thực tế.
