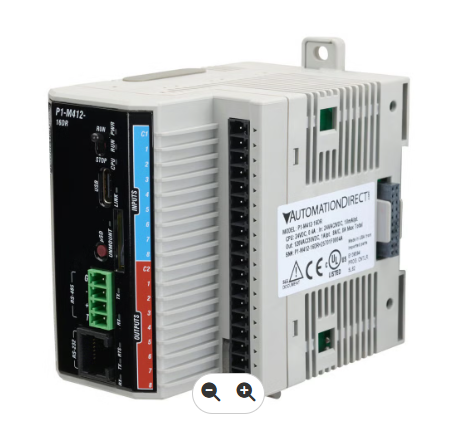

PLC AutomationDirect Productivity1000 P1-M412-16DR Là Gì?

PLC AutomationDirect Productivity1000 P1-M412-16DR là bộ điều khiển logic lập trình thuộc dòng Productivity1000 của AutomationDirect. Model này được thiết kế theo dạng Stackable Micro PLC, hướng đến các ứng dụng điều khiển cần thiết bị nhỏ gọn nhưng vẫn có I/O tích hợp và khả năng giao tiếp với các thiết bị công nghiệp.

Theo tài liệu chính hãng, P1-M412-16DR tích hợp 8 ngõ vào sinking/sourcing và 8 ngõ ra relay. PLC có thể hoạt động độc lập cho các ứng dụng nhỏ hoặc mở rộng với tối đa 2 module I/O P1000 bổ sung.

Với cấu hình này, sản phẩm phù hợp với các hệ thống không yêu cầu số lượng I/O quá lớn nhưng vẫn cần khả năng kết nối Ethernet, giao tiếp serial và lập trình trực tiếp từ máy tính.

AutomationDirect hiện xếp P1-M412-16DR trong nhóm Productivity1000 PLCs – Stackable Micro. Trang sản phẩm chính hãng cũng xác nhận model sử dụng nguồn 24 VDC, có Ethernet, serial, USB-C và khe microSD.

Đặc Điểm Nổi Bật Của PLC P1-M412-16DR

PLC AutomationDirect Productivity1000 P1-M412-16DR tập trung vào những tính năng cần thiết cho các hệ thống tự động hóa nhỏ và vừa.

Các điểm nổi bật gồm:

• 8 ngõ vào số tích hợp.
• Ngõ vào hỗ trợ sinking/sourcing.
• 8 ngõ ra relay.
• Relay output dạng Form A (SPST).
• Nguồn cấp 24 VDC.
• Ethernet 10/100Base-T.
• RS-232 qua RJ12.
• RS-485 qua terminal.
• USB-C.
• Khe cắm microSD.
• Bộ nhớ tối đa 32 MB.
• Hỗ trợ lập trình Ladder.
• Sử dụng Productivity Suite.
• Hỗ trợ tối đa 2 module P1000 mở rộng.
• Hỗ trợ nhiều giao thức truyền thông công nghiệp.

Các đặc điểm trên được AutomationDirect công bố trong trang sản phẩm và tài liệu kỹ thuật riêng cho P1-M412-16DR.

8 Ngõ Vào Số Của PLC AutomationDirect P1-M412-16DR

Một trong những thành phần quan trọng của PLC AutomationDirect Productivity1000 P1-M412-16DR là hệ thống 8 digital inputs tích hợp.

Các input này thuộc loại sinking/sourcing, cho phép PLC nhận tín hiệu ON/OFF từ các thiết bị hiện trường phù hợp.

Theo datasheet chính hãng, input có điện áp định mức 24 VAC/VDC, với dải điện áp hoạt động 20,4–27,6 VAC/VDC. Dòng input được công bố là 8 mA tại 24 VAC/VDC.

Thông số ngõ vào

Thông số	Giá trị
Số ngõ vào	8
Loại	Digital / Discrete Input
Cấu hình	Sinking/Sourcing
Điện áp định mức	24 VAC/VDC
Dải hoạt động	20,4–27,6 VAC/VDC
Input current	8 mA tại 24 VAC/VDC
Minimum ON current	2,5 mA
Maximum OFF current	0,5 mA
Input common	1 common / 8 điểm

Các ngõ vào có thể được sử dụng để tiếp nhận trạng thái từ các thiết bị điều khiển số như công tắc, cảm biến, công tắc hành trình hoặc các thiết bị hiện trường tương thích.

Khi thiết kế hệ thống, cần kiểm tra điện áp và dòng tín hiệu của thiết bị thực tế để bảo đảm tương thích với thông số input của PLC.

8 Ngõ Ra Relay Của Productivity1000 P1-M412-16DR

Điểm nổi bật của model P1-M412-16DR là 8 ngõ ra được thiết kế dưới dạng relay output.

Theo tài liệu AutomationDirect, các ngõ ra sử dụng cấu hình Form A (SPST).

Thông số chính:

• 8 relay output.
• Relay Form A (SPST).
• Điện áp định mức: 6–120 VAC và 6–30 VDC.
• Dòng tải tối đa: 1 A/point.
• Tối đa 8 A/common đối với AC và DC.
• Nếu sử dụng ZIPLink Cable, giới hạn common được công bố là 4 A.
• Minimum load current: 5 mA tại 5 VDC.
• Maximum inrush current: 5 A trong 10 ms.
• Thời gian đáp ứng ≤10 ms.

Relay output cho phép PLC đóng/ngắt các mạch tải AC hoặc DC nằm trong giới hạn kỹ thuật của nhà sản xuất.

Tuy nhiên, không nên hiểu relay output là nguồn cấp trực tiếp cho mọi loại tải. Khi thiết kế tủ điện, cần tính toán dòng tải, dòng khởi động và lựa chọn mạch bảo vệ phù hợp.

AutomationDirect cũng lưu ý rằng mạch bảo vệ không được tích hợp sẵn trong module output, do đó cần lắp các phần tử bảo vệ bên ngoài phù hợp với thiết kế hệ thống.

Nguồn Cấp 24 VDC

PLC AutomationDirect Productivity1000 P1-M412-16DR sử dụng nguồn ngoài 24 VDC.

Nguồn 24 VDC là cấu hình phổ biến trong hệ thống điều khiển công nghiệp, đặc biệt đối với các tủ điện sử dụng nguồn điều khiển riêng cho PLC, cảm biến và thiết bị ngoại vi.

Theo tài liệu sản phẩm, nguồn cấp ngoài của P1-M412-16DR là 24 VDC.

Khi triển khai thực tế, nguồn cấp cần được lựa chọn dựa trên tổng tải của PLC, module mở rộng và các thiết bị cùng sử dụng nguồn 24 VDC.

Khả Năng Giao Tiếp Của PLC AutomationDirect P1-M412-16DR

Một ưu điểm đáng chú ý của Productivity1000 P1-M412-16DR là được tích hợp nhiều giao diện truyền thông.

Ethernet 10/100Base-T

PLC có một cổng Ethernet 10/100Base-T qua RJ45.

Theo tài liệu chính hãng, hệ thống hỗ trợ nhiều chức năng và giao thức truyền thông như:

• Modbus TCP.
• TCP/IP.
• UDP/IP.
• EtherNet/IP.
• MQTT Client.
• MQTTS Client.
• Web server.
• Programming and monitoring.

Ethernet giúp P1-M412-16DR có thể kết nối với các thiết bị và hệ thống tự động hóa khác tùy yêu cầu ứng dụng.

RS-232

PLC được trang bị RS-232 qua đầu nối RJ12.

Tốc độ giao tiếp có thể lên đến 115,2 kbps theo thông số của sản phẩm.

RS-232 phù hợp với các thiết bị ngoại vi hoặc ứng dụng cần giao tiếp serial tương thích.

RS-485

P1-M412-16DR cũng có RS-485 qua terminal 4 chân.

RS-485 là giao diện phổ biến trong tự động hóa và thường được sử dụng trong các hệ thống truyền thông nhiều thiết bị.

Theo tài liệu sản phẩm, hệ thống hỗ trợ Modbus RTU Master/Slave cùng các chức năng ASCII phù hợp.

USB-C

PLC có USB-C, hỗ trợ các tác vụ liên quan đến lập trình và giám sát.

Việc tích hợp USB-C giúp kỹ thuật viên thuận tiện hơn khi kết nối PLC với máy tính trong quá trình cấu hình, lập trình hoặc bảo trì.

Khe MicroSD Và Data Logging

P1-M412-16DR được trang bị khe cắm microSD card.

AutomationDirect cho biết nền tảng Productivity1000 hỗ trợ microSD data logging trực tiếp từ CPU.

Tính năng này có thể hữu ích đối với những hệ thống cần ghi nhận dữ liệu vận hành theo thời gian.

Ví dụ:

• Theo dõi thông số vận hành.
• Ghi lại trạng thái thiết bị.
• Phân tích lịch sử hoạt động.
• Hỗ trợ chẩn đoán sự cố.
• Lưu dữ liệu phục vụ kiểm tra và bảo trì.

Đây là một tính năng giúp Productivity1000 đáp ứng tốt hơn những ứng dụng không chỉ cần điều khiển logic mà còn cần lưu trữ dữ liệu.

Bộ Nhớ Và Lập Trình PLC Productivity1000 P1-M412-16DR

P1-M412-16DR có tổng bộ nhớ tối đa 32 MB theo thông tin trong cut sheet của AutomationDirect.

Ngôn ngữ lập trình được công bố là Ladder.

Phần mềm lập trình sử dụng:

Productivity Suite Programming Software

AutomationDirect hiện yêu cầu model P1-M412-16DR sử dụng Productivity Suite phiên bản 4.5.x hoặc mới hơn.

Productivity Suite cung cấp môi trường để xây dựng chương trình điều khiển, cấu hình hệ thống, giám sát và xử lý các chức năng của PLC.

Khả Năng Mở Rộng I/O

Một lợi thế của PLC AutomationDirect Productivity1000 P1-M412-16DR là khả năng mở rộng.

Model này có thể hoạt động độc lập hoặc mở rộng thêm tối đa 2 module P1000 I/O.

Điều này giúp hệ thống có thể tăng số lượng I/O khi yêu cầu điều khiển phát triển.

AutomationDirect cung cấp nhiều loại module mở rộng Productivity1000, bao gồm:

• DC I/O.
• AC I/O.
• Relay output.
• Analog I/O.
• Motion & Specialty Modules.
• ZIPLink Wiring Solutions.

Nhờ cấu trúc module, người thiết kế có thể lựa chọn I/O phù hợp với yêu cầu của từng hệ thống thay vì phải thay toàn bộ PLC khi cần thêm chức năng.

Ứng Dụng Của PLC AutomationDirect Productivity1000 P1-M412-16DR

Với 8 digital inputs và 8 relay outputs tích hợp, P1-M412-16DR phù hợp với các ứng dụng điều khiển có số lượng I/O tương đối nhỏ.

Điều Khiển Máy Móc

PLC có thể được sử dụng làm bộ điều khiển cho:

• Máy đóng gói.
• Máy cấp liệu.
• Máy lắp ráp.
• Máy kiểm tra.
• Máy xử lý vật liệu.
• Thiết bị sản xuất tự động.

Hệ Thống Băng Tải

Các cảm biến phát hiện sản phẩm có thể đưa tín hiệu vào digital input, trong khi relay output điều khiển các mạch chấp hành tương thích.

AutomationDirect cũng xác định các hệ thống vận chuyển và xử lý sản phẩm là những ứng dụng phổ biến của các module I/O số trong Productivity1000.

Thiết Bị OEM

Thiết kế Stackable Micro của Productivity1000 phù hợp với các nhà chế tạo máy cần tích hợp PLC vào thiết bị có không gian tủ điện hạn chế.

Hệ Thống Điều Khiển ON/OFF

P1-M412-16DR đặc biệt phù hợp với những hệ thống cần xử lý tín hiệu số và đóng/ngắt thiết bị thông qua relay.

Bảng Thông Số Kỹ Thuật PLC P1-M412-16DR

Thông số	Giá trị
Thương hiệu	AutomationDirect
Dòng sản phẩm	Productivity1000
Model	P1-M412-16DR
Loại	Stackable Micro PLC
Digital Input	8 điểm
Input Type	Sinking/Sourcing
Input Voltage	24 VAC/VDC
Digital Output	8 điểm
Output Type	Relay
Relay Configuration	8 × Form A (SPST)
Output Voltage	6–120 VAC / 6–30 VDC
Output Current	1 A/point
Nguồn cấp	24 VDC
Ethernet	10/100Base-T, RJ45
RS-232	RJ12
RS-485	4-pin terminal
USB	USB-C
Bộ nhớ	Tối đa 32 MB
Lưu trữ	MicroSD
Ngôn ngữ lập trình	Ladder
Phần mềm	Productivity Suite v4.5 trở lên
Mở rộng	Tối đa 2 module P1000
PID Loops	100+ tùy giới hạn bộ nhớ
RTC	Không
Battery Backup	Không
RoHS	Có
UL Listed	E139594
HS Code	8537.10
Xuất xứ	USA

Ưu Điểm Khi Sử Dụng P1-M412-16DR

Thiết kế nhỏ gọn

Dạng Stackable Micro PLC giúp tiết kiệm không gian so với việc sử dụng nhiều thành phần điều khiển rời.

Tích hợp 16 điểm I/O

8 input và 8 relay output đáp ứng nhiều ứng dụng điều khiển số cơ bản mà không cần module I/O bổ sung.

Giao tiếp đa dạng

Ethernet, RS-232, RS-485 và USB-C giúp PLC có nhiều lựa chọn kết nối trong quá trình vận hành và bảo trì.

Có khả năng mở rộng

Khi cần thêm I/O, hệ thống hỗ trợ tối đa 2 module P1000 bổ sung.

Có microSD

Khả năng data logging bằng microSD là một lợi thế đối với các ứng dụng cần theo dõi dữ liệu vận hành.

Hỗ trợ nhiều giao thức

Việc hỗ trợ Modbus, EtherNet/IP và MQTT giúp Productivity1000 có thể đáp ứng nhiều yêu cầu kết nối trong hệ thống tự động hóa hiện đại.

Lưu Ý Khi Lựa Chọn PLC AutomationDirect P1-M412-16DR

Trước khi lựa chọn PLC AutomationDirect Productivity1000 P1-M412-16DR, doanh nghiệp nên xác định chính xác số lượng I/O cần sử dụng.

Model có 8 digital inputs và 8 relay outputs tích hợp. Nếu hệ thống yêu cầu nhiều điểm hơn, cần tính đến module mở rộng.

Đối với relay output, cần kiểm tra kỹ dòng tải. Thông số chính hãng quy định tối đa 1 A/point, vì vậy không nên lựa chọn PLC chỉ dựa trên số lượng output mà bỏ qua đặc tính tải thực tế.

Ngoài ra, cần chú ý rằng removable terminal block được bán riêng theo tài liệu sản phẩm. AutomationDirect yêu cầu sử dụng P2-RTB, P2-RTB-1 hoặc giải pháp ZIPLink phù hợp cho việc đấu nối.

Cuối cùng, cần bảo đảm máy tính lập trình sử dụng Productivity Suite v4.5.x hoặc mới hơn, theo yêu cầu được AutomationDirect ghi trên trang sản phẩm.

Câu Hỏi Thường Gặp Về PLC P1-M412-16DR

PLC AutomationDirect P1-M412-16DR có bao nhiêu ngõ vào?

P1-M412-16DR có 8 ngõ vào digital, hỗ trợ cấu hình sinking/sourcing.

P1-M412-16DR có bao nhiêu ngõ ra?

PLC có 8 ngõ ra relay Form A (SPST).

P1-M412-16DR dùng nguồn bao nhiêu?

Model sử dụng nguồn ngoài 24 VDC.

P1-M412-16DR có Ethernet không?

Có. PLC được trang bị Ethernet 10/100Base-T RJ45.

PLC có RS-232 và RS-485 không?

Có. P1-M412-16DR có RS-232 RJ12 và RS-485 4-pin terminal.

P1-M412-16DR có USB-C không?

Có. Model được trang bị USB-C.

P1-M412-16DR có thể mở rộng I/O không?

Có. PLC hỗ trợ tối đa 2 module P1000 I/O bổ sung.

Phần mềm nào dùng để lập trình P1-M412-16DR?

Sản phẩm sử dụng Productivity Suite Programming Software, yêu cầu phiên bản 4.5.x hoặc mới hơn.

P1-M412-16DR có khe thẻ nhớ không?

Có. PLC tích hợp microSD card slot, hỗ trợ chức năng data logging của nền tảng Productivity1000.

Kết Luận

PLC AutomationDirect Productivity1000 P1-M412-16DR – Bộ Điều Khiển Lập Trình 8DI/8DO Relay là một lựa chọn đáng chú ý trong nhóm PLC dạng Stackable Micro dành cho các hệ thống tự động hóa cần cấu hình I/O tích hợp và khả năng giao tiếp đa dạng.

Với 8 ngõ vào digital sinking/sourcing và 8 ngõ ra relay Form A, P1-M412-16DR có thể đáp ứng nhiều bài toán điều khiển máy, thiết bị OEM, hệ thống băng tải và các ứng dụng ON/OFF trong công nghiệp. Bên cạnh I/O tích hợp, PLC còn có Ethernet 10/100Base-T, RS-232, RS-485, USB-C và microSD.

Khả năng mở rộng thêm tối đa 2 module P1000 I/O giúp hệ thống có thể phát triển khi số lượng tín hiệu tăng lên. Đồng thời, khả năng hỗ trợ Modbus, EtherNet/IP, MQTT và data logging giúp Productivity1000 phù hợp với nhiều yêu cầu kết nối và giám sát trong tự động hóa hiện đại.

Nếu khách hàng đang tìm kiếm PLC AutomationDirect, PLC Productivity1000, P1-M412-16DR, PLC 8DI/8DO Relay hoặc bộ điều khiển lập trình AutomationDirect, đây là model có cấu hình rõ ràng và phù hợp để cân nhắc cho các hệ thống điều khiển có quy mô tương ứng.

Tài Liệu Tham Khảo Chính Hãng

• AutomationDirect – P1-M412-16DR Product Page
  AutomationDirect – P1-M412-16DR
• AutomationDirect – P1-M412-16DR Technical Specifications
  P1-M412-16DR Technical Datasheet
• AutomationDirect – P1-M412-16DR Cut Sheet
  P1-M412-16DR Cut Sheet
• AutomationDirect – P1-M412-16DR Product Insert
  P1-M412-16DR Product Insert
• AutomationDirect – Productivity1000 Hardware
  Productivity1000 Hardware
• AutomationDirect – Productivity1000 Configuration Tool
  Productivity1000 Configuration Tool
