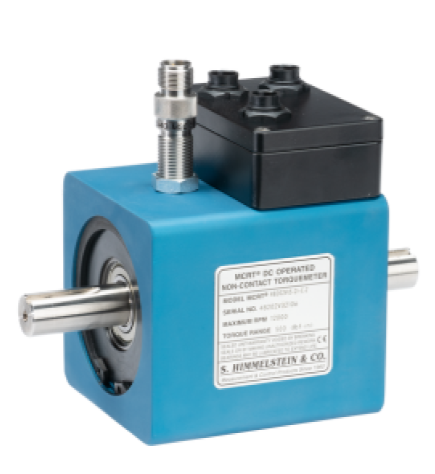

Cảm biến mô-men xoắn quay kỹ thuật số Himmelstein MCRT® 48200V là gì?

Cảm biến mô-men xoắn quay kỹ thuật số Himmelstein MCRT® 48200V – Compact Digital Torque Transducer là dòng torquemeter kỹ thuật số dạng compact do S. Himmelstein & Company phát triển.

Thiết bị được sử dụng để đo mô-men xoắn trên các hệ thống có trục quay, cung cấp đồng thời tín hiệu analog và dữ liệu số phục vụ đo lường, kiểm tra, giám sát và điều khiển.

Theo thông tin chính thức của Himmelstein, MCRT® 48200V thuộc nhóm Compact Digital Rotating Shaft Torque Sensors, với dải đo từ 25 đến 10.000 lbf-in, tương đương khoảng 2,82 đến 1.130 N·m.

Một đặc điểm quan trọng của dòng cảm biến này là sử dụng strain-gage sensing kết hợp với phương thức truyền tín hiệu không tiếp xúc. Nhờ đó, cảm biến không cần slip ring hoặc brush để truyền tín hiệu từ phần quay.

Himmelstein định vị dòng MCRT® 48200V cho các ứng dụng control, laboratory và production, đặc biệt trong kiểm tra motor, pump, fan, gearing và các thành phần quay khác.

Công nghệ strain gauge và truyền tín hiệu không tiếp xúc

MCRT® 48200V sử dụng strain gauge để phát hiện biến dạng của trục khi mô-men xoắn tác động.

Khi trục chịu torque, cấu trúc cảm biến xuất hiện biến dạng rất nhỏ. Strain-gage bridge chuyển đổi biến dạng này thành tín hiệu điện, sau đó hệ thống xử lý bên trong cảm biến tạo ra tín hiệu torque tương ứng.

Điểm đáng chú ý là việc truyền tín hiệu giữa phần quay và phần cố định được thực hiện theo phương thức non-contact.

Himmelstein cho biết các cảm biến compact của hãng sử dụng strain-gage sensing được cấp nguồn và đọc tín hiệu mà không cần slip rings, brushes hoặc tiếp điểm cơ khí.

Thiết kế này đặc biệt hữu ích đối với hệ thống đo torque liên tục trên trục quay, nơi các tiếp điểm cơ khí có thể trở thành nguồn gây mài mòn hoặc nhiễu tín hiệu.

Dải đo mô-men xoắn của MCRT® 48200V

Một điểm cần chú ý khi lựa chọn MCRT® 48200V là đây là một series gồm nhiều model và torque range, thay vì một cảm biến chỉ có một mức đo.

Các lựa chọn chính gồm:

Model	Dải torque	Quá tải
MCRT® 48201V(25-0)	25 lbf-in / 2,82 N·m	50 lbf-in / 5,65 N·m
MCRT® 48201V(5-1)	50 lbf-in / 5,65 N·m	100 lbf-in / 11,3 N·m
MCRT® 48201V(1-2)	100 lbf-in / 11,3 N·m	200 lbf-in / 22,6 N·m
MCRT® 48201V(2-2)	200 lbf-in / 22,6 N·m	400 lbf-in / 45,2 N·m
MCRT® 48202V(5-2)	500 lbf-in / 56,5 N·m	1.000 lbf-in / 113 N·m
MCRT® 48202V(1-3)	1.000 lbf-in / 113 N·m	2.000 lbf-in / 226 N·m
MCRT® 48203V(2-3)	2.000 lbf-in / 226 N·m	4.000 lbf-in / 452 N·m
MCRT® 48204V(5-3)	5.000 lbf-in / 565 N·m	10.000 lbf-in / 1.130 N·m
MCRT® 48204V(1-4)	10.000 lbf-in / 1.130 N·m	20.000 lbf-in / 2.260 N·m

Các range này được công bố trực tiếp bởi Himmelstein.

Do đó, khi báo giá hoặc lựa chọn sản phẩm, cần xác định đúng model con và torque range dựa trên yêu cầu của hệ thống.

Khả năng chịu quá tải 200%

Một ưu điểm đáng chú ý của Himmelstein MCRT® 48200V là khả năng chịu mechanical overload 200%.

Điều này có nghĩa giới hạn overload cơ học được công bố bằng hai lần torque range danh định.

Ví dụ, model 48202V(1-3) có dải đo 1.000 lbf-in và torque overload 2.000 lbf-in. Model 48204V(1-4) có dải đo 10.000 lbf-in và overload 20.000 lbf-in.

Khả năng chịu quá tải cao tạo thêm biên an toàn trong quá trình thử nghiệm và vận hành, nhưng không nên sử dụng overload như một mức torque làm việc liên tục.

Khi thiết kế hệ thống đo, torque thực tế vẫn cần nằm trong phạm vi phù hợp với model đã lựa chọn.

Độ chính xác của cảm biến MCRT® 48200V

Himmelstein cung cấp hai cấp hiệu năng:

• Code N – Standard Performance
• Code C – Enhanced Performance

Theo trang sản phẩm hiện tại của Himmelstein:

Code N:

Combined Error ≤ ±0,20% Range

Code C:

Combined Error ≤ ±0,15% Range

Combined Error bao gồm các thành phần như nonlinearity, hysteresis và nonrepeatability.

Hãng cũng công bố các thông số liên quan đến ảnh hưởng nhiệt độ đối với zero và span.

Với Code N, temperature effect on zero và span được công bố ở mức ≤±0,004% Range/°F hoặc ≤±0,007% Range/°C.

Code C có mức ảnh hưởng nhiệt độ thấp hơn, ở mức ≤±0,0017% Range/°F hoặc ≤±0,003% Range/°C.

Đối với những hệ thống cần độ chính xác cao hơn, có thể cân nhắc cấu hình Code C Enhanced Performance.

Analog Output ±5 VDC và ±10 VDC

MCRT® 48200V cung cấp tín hiệu analog hai chiều.

Người dùng có thể lựa chọn:

• ±10 VDC
• ±5 VDC

Ở mức full scale, tín hiệu có thể biểu diễn cả chiều CW và CCW của torque.

Theo Himmelstein, độ phân giải hệ thống là:

• 0,02% đối với ngõ ra ±10 VDC.
• 0,04% đối với ngõ ra ±5 VDC.

Ngõ ra analog giúp MCRT® 48200V dễ dàng kết nối với các thiết bị thu nhận tín hiệu như data acquisition system, bộ điều khiển hoặc thiết bị đo phù hợp.

Digital Output qua RS-232C

Ngoài analog output, MCRT® 48200V còn cung cấp dữ liệu torque dạng engineering units thông qua RS-232C.

Cổng giao tiếp hoạt động ở tốc độ:

115.200 baud

Dữ liệu số giúp hệ thống máy tính có thể thu thập và xử lý torque trực tiếp mà không nhất thiết phải chuyển đổi từ analog signal.

Himmelstein cũng cung cấp phần mềm giao tiếp dành riêng cho dòng 48200V. Trang software chính thức của hãng hiện liệt kê DT482 Interface Software cho MCRT 48200V Compact Digital Torque Transducers.

Phần mềm DT482 và khả năng phân tích dữ liệu

Một trong những điểm mạnh của Cảm biến mô-men xoắn quay kỹ thuật số Himmelstein MCRT® 48200V là phần mềm PC đi kèm.

Theo Himmelstein, phần mềm chạy trên Windows PC có thể:

• Hiển thị torque hiện tại.
• Hiển thị peak torque.
• Hiển thị valley torque.
• Hiển thị torque spread.
• Chọn đơn vị đo.
• Thực hiện Auto-Zero.
• Thực hiện Calibration Check.
• Chọn signal filter.
• Thiết lập giới hạn.
• Plot dữ liệu torque theo thời gian.
• Lưu dữ liệu vào máy tính.
• Lưu thông số test setup.
• Lưu trữ lịch sử calibration.

Điều này giúp cảm biến không chỉ đóng vai trò là thiết bị đo mà còn có thể trở thành một phần của hệ thống kiểm tra và thu thập dữ liệu.

11 mức bộ lọc tín hiệu

MCRT® 48200V sử dụng Bessel Response Data Filters với bandwidth từ DC đến 200 Hz.

Hệ thống cung cấp 11 mức lựa chọn filter cutoff theo các bước 1-2-5.

Khả năng lựa chọn bandwidth giúp người dùng điều chỉnh việc xử lý tín hiệu phù hợp với đặc tính của phép đo.

Đối với ứng dụng cần theo dõi torque biến thiên nhanh, việc lựa chọn filter phù hợp là yếu tố quan trọng để cân bằng giữa khả năng đáp ứng và mức nhiễu.

Dải tốc độ quay

Tốc độ tối đa phụ thuộc vào model và performance code.

Ví dụ:

• Các model 48201V có thể đạt tới ±8.000 rpm với Code N và ±15.000 rpm với Code C.
• 48202V có tốc độ tới ±7.000 rpm Code N và ±12.000 rpm Code C.
• 48203V có tốc độ tới ±6.500 rpm Code N và ±8.500 rpm Code C.
• 48204V có tốc độ tới ±6.000 rpm Code N và ±8.500 rpm Code C.

Do đó, khi sử dụng cho motor hoặc drivetrain tốc độ cao, cần lựa chọn đúng model và Code phù hợp với tốc độ thực tế.

Tùy chọn đo tốc độ

MCRT® 48200V có thể được trang bị speed pickup tùy chọn.

Himmelstein cung cấp:

• Code A: Standard Speed Pickup.
• Code Z: Zero Velocity Speed Pickup.
• Code N: Không có speed pickup.

Tùy chọn này cho phép hệ thống đo torque đồng thời với tốc độ quay khi ứng dụng yêu cầu.

Nguồn cấp và điều kiện nhiệt độ

MCRT® 48200V yêu cầu nguồn:

10–15 VDC, 200 mA nominal

Dải nhiệt độ compensated được công bố là:

+75 đến +150°F / +23,9 đến +66°C

Dải usable:

+32 đến +175°F / 0 đến +79,4°C.

Khi thiết kế hệ thống đo torque trong môi trường công nghiệp, cần bảo đảm nhiệt độ thực tế nằm trong phạm vi phù hợp với cấu hình cảm biến.

Các đơn vị đo được hỗ trợ

MCRT® 48200V hỗ trợ nhiều đơn vị torque, bao gồm:

• lbf-in
• lbf-ft
• ozf-in
• ozf-ft
• N·m
• kN·m
• N·cm
• kgf-m
• kgf-cm
• gf-cm

Theo tài liệu Himmelstein, người dùng có thể lựa chọn đơn vị đo mà không cần hiệu chuẩn lại cảm biến.

Đây là ưu điểm hữu ích khi hệ thống được sử dụng trong môi trường kỹ thuật có nhiều tiêu chuẩn đo lường khác nhau.

Ứng dụng của Himmelstein MCRT® 48200V

Dòng Compact Digital Torque Transducer MCRT® 48200V được thiết kế cho nhiều ứng dụng đo mô-men xoắn quay.

Kiểm tra motor

Cảm biến có thể được tích hợp vào hệ thống test motor để đo torque đầu ra và đánh giá đặc tính vận hành.

Kiểm tra pump

Himmelstein xác định pump là một trong những nhóm ứng dụng phù hợp với compact digital torque transducer.

Kiểm tra fan

MCRT® 48200V có thể được sử dụng trong các hệ thống kiểm tra thiết bị quay như fan.

Kiểm tra gearing

Cảm biến hỗ trợ đánh giá torque trong hệ thống truyền động và bộ truyền bánh răng.

Phòng thí nghiệm và R&D

Độ chính xác, dữ liệu digital và khả năng lưu trữ dữ liệu giúp thiết bị phù hợp với các hệ thống nghiên cứu và thử nghiệm.

Kiểm tra sản xuất

MCRT® 48200V cũng được thiết kế cho production testing, nơi cần đo torque lặp lại và thu thập dữ liệu phục vụ kiểm soát chất lượng.

Bảng thông số kỹ thuật MCRT® 48200V

Thông số	Giá trị
Thương hiệu	S. Himmelstein & Company
Series	MCRT® 48200V
Loại	Compact Digital Torque Transducer
Kiểu đo	Rotary / Rotating Shaft Torque
Công nghệ	Strain Gauge
Truyền tín hiệu	Non-contact
Dải đo	25–10.000 lbf-in
Dải đo hệ mét	2,82–1.130 N·m
Overload	200%
Code N Accuracy	≤±0,20% Range
Code C Accuracy	≤±0,15% Range
Analog Output	±5 / ±10 VDC
Digital Output	RS-232C
RS-232C	115.200 baud
Resolution	0,02% tại ±10 V
Bandwidth	DC–200 Hz
Signal Filters	11 mức
Nguồn cấp	10–15 VDC
Dòng nominal	200 mA
Speed Pickup	Optional
Compensated Temperature	+23,9 đến +66°C
Usable Temperature	0 đến +79,4°C
Đo hai chiều	CW / CCW
Software	DT482 Interface Software

Các thông số được tổng hợp từ trang sản phẩm và tài liệu kỹ thuật chính thức của Himmelstein.

Vì sao nên lựa chọn MCRT® 48200V?

Cảm biến mô-men xoắn quay kỹ thuật số Himmelstein MCRT® 48200V có một số lợi thế nổi bật đối với hệ thống đo torque công nghiệp.

Thứ nhất, thiết kế compact: phù hợp với các hệ thống thử nghiệm có không gian lắp đặt hạn chế.

Thứ hai, truyền tín hiệu không tiếp xúc: loại bỏ slip ring và brush, phù hợp với phép đo trên trục quay liên tục.

Thứ ba, nhiều torque range: từ 25 đến 10.000 lbf-in giúp người dùng lựa chọn model phù hợp với ứng dụng.

Thứ tư, hỗ trợ cả analog và digital: cho phép tích hợp với nhiều hệ thống thu thập dữ liệu.

Thứ năm, khả năng chịu quá tải 200%: tạo thêm biên an toàn cho hệ thống đo.

Thứ sáu, phần mềm PC: hỗ trợ hiển thị, phân tích, lưu trữ và quản lý dữ liệu torque.

Lưu ý khi lựa chọn MCRT® 48200V

Không nên chỉ ghi “MCRT® 48200V” khi đặt hàng nếu ứng dụng yêu cầu một cấu hình cụ thể.

Cần xác định ít nhất:

1. Torque range cần đo.
2. Model tương ứng.
3. Code N hoặc Code C.
4. Có cần Speed Pickup hay không.
5. Tốc độ quay tối đa.
6. Analog output ±5 V hoặc ±10 V.
7. Đơn vị torque sử dụng.
8. Điều kiện nhiệt độ.
9. Phương án kết nối RS-232C hoặc analog.

Ví dụ, một hệ thống cần đo khoảng 100 lbf-in sẽ không nên lựa chọn cảm biến 10.000 lbf-in chỉ vì cùng thuộc series 48200V. Việc chọn range phù hợp có ý nghĩa trực tiếp đối với độ phân giải và hiệu quả đo.

Câu hỏi thường gặp về MCRT® 48200V

MCRT® 48200V đo được bao nhiêu mô-men xoắn?

Series có các range từ 25 đến 10.000 lbf-in, tương đương khoảng 2,82 đến 1.130 N·m.

MCRT® 48200V có đo được torque hai chiều không?

Có. Thiết bị hỗ trợ đo CW/CCW, với analog output tương ứng.

Cảm biến có ngõ ra analog không?

Có. Người dùng có thể lựa chọn ±5 VDC hoặc ±10 VDC.

MCRT® 48200V có ngõ ra digital không?

Có. Torque được xuất dưới dạng engineering units thông qua RS-232C.

MCRT® 48200V có chịu quá tải không?

Có. Khả năng chịu quá tải cơ học được công bố là 200%.

Có phần mềm đi kèm không?

Có. Himmelstein cung cấp phần mềm giao tiếp PC cho MCRT 48200V; trang chính thức hiện liệt kê DT482 Interface Software.

Có thể đo tốc độ cùng torque không?

Có thể lựa chọn Speed Pickup tùy cấu hình. Himmelstein cung cấp Code A và Code Z.

Kết luận

Cảm biến mô-men xoắn quay kỹ thuật số Himmelstein MCRT® 48200V – Compact Digital Torque Transducer là giải pháp đo torque quay dạng compact dành cho các ứng dụng kiểm tra, nghiên cứu, sản xuất và điều khiển.

Sản phẩm nổi bật nhờ strain-gage sensing, truyền tín hiệu không tiếp xúc, dải đo 25–10.000 lbf-in, overload 200%, analog output ±5/±10 VDC, digital output RS-232C, nhiều mức lọc tín hiệu và phần mềm PC chuyên dụng.

Đặc biệt, series MCRT® 48200V có nhiều model con và torque range khác nhau. Vì vậy, khi lựa chọn sản phẩm cho hệ thống thực tế, cần xác định chính xác model, torque range, performance code và tùy chọn speed pickup thay vì chỉ dựa trên tên series.

Với khả năng kết hợp giữa tín hiệu analog, dữ liệu số và phần mềm phân tích, MCRT® 48200V phù hợp với các hệ thống đo mô-men xoắn cho motor, pump, fan, gearing, thiết bị truyền động quay, phòng thí nghiệm và dây chuyền kiểm tra sản xuất.
