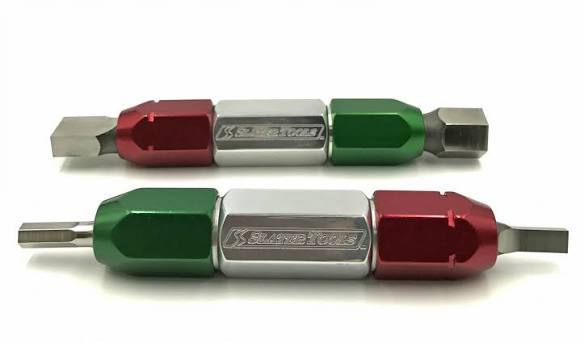

Hexagon Plug Gage Slater Tools Là Gì?

Trong lĩnh vực gia công cơ khí chính xác, việc đảm bảo kích thước và hình dạng của các chi tiết sau gia công đóng vai trò quyết định đến chất lượng sản phẩm cũng như khả năng lắp ráp. Đối với các chi tiết có lỗ lục giác bên trong, yêu cầu về độ chính xác càng trở nên khắt khe bởi chỉ một sai lệch nhỏ cũng có thể ảnh hưởng đến khả năng truyền mô-men xoắn, độ đồng tâm và độ bền của cụm lắp ráp.

Hexagon Plug Gage Slater Tools là dưỡng kiểm chuyên dụng được thiết kế để kiểm tra nhanh và chính xác các lỗ lục giác được tạo ra bằng các phương pháp như Rotary Broaching, Broaching, CNC Machining hoặc EDM. Thiết bị giúp xác định chi tiết có đáp ứng đúng dung sai thiết kế hay không trước khi chuyển sang các công đoạn tiếp theo hoặc xuất xưởng.

Khác với các thiết bị đo cần đọc giá trị như panme hoặc thước cặp, Hexagon Plug Gage hoạt động theo nguyên lý Go/No-Go, giúp người vận hành đánh giá đạt hoặc không đạt chỉ trong vài giây. Điều này đặc biệt hữu ích trong các dây chuyền sản xuất hàng loạt, nơi tốc độ kiểm tra và tính nhất quán là yếu tố quan trọng.

Hexagon Plug Gage Slater Tools Hoạt Động Theo Nguyên Lý Go/No-Go

Một trong những ưu điểm nổi bật của Hexagon Plug Gage Slater Tools là phương pháp kiểm tra Go/No-Go, tiêu chuẩn được áp dụng rộng rãi trong ngành cơ khí chính xác và kiểm soát chất lượng.

Mỗi dưỡng kiểm thường gồm hai đầu kiểm tra:

Đầu GO

Đầu GO được gia công theo giới hạn kích thước nhỏ nhất cho phép của lỗ lục giác. Trong quá trình kiểm tra, đầu GO phải đi vào lỗ một cách nhẹ nhàng và không gặp trở ngại. Điều này cho thấy chi tiết đã được gia công đạt kích thước tối thiểu theo yêu cầu thiết kế.

Đầu NO-GO

Đầu NO-GO được chế tạo theo giới hạn kích thước lớn nhất cho phép. Nếu đầu này không thể đi vào lỗ, chi tiết được xem là đạt yêu cầu. Ngược lại, nếu đầu NO-GO lọt vào, điều đó chứng tỏ lỗ đã bị gia công quá lớn và không còn nằm trong dung sai cho phép.

Nhờ phương pháp này, kỹ thuật viên có thể phát hiện nhanh các sai lệch trong quá trình sản xuất mà không cần thực hiện các phép đo phức tạp.

Vai Trò Của Hexagon Plug Gage Trong Gia Công Cơ Khí Chính Xác

Ngày nay, các chi tiết có lỗ lục giác xuất hiện trong rất nhiều lĩnh vực như ô tô, hàng không vũ trụ, thiết bị y tế, dụng cụ cầm tay và cơ khí chế tạo. Những chi tiết này thường yêu cầu khả năng lắp ghép chính xác với bu lông, trục hoặc các chi tiết truyền động có biên dạng lục giác.

Nếu kích thước lỗ không đạt tiêu chuẩn, sản phẩm có thể gặp các vấn đề như:

• Khó lắp ráp hoặc không thể lắp ráp.
• Độ rơ lớn, làm giảm khả năng truyền lực.
• Mài mòn nhanh trong quá trình sử dụng.
• Giảm tuổi thọ của cụm cơ khí.
• Gia tăng tỷ lệ sản phẩm lỗi và chi phí sản xuất.

Việc sử dụng Hexagon Plug Gage Slater Tools giúp doanh nghiệp kiểm soát chất lượng ngay tại công đoạn gia công, phát hiện sớm sai lệch do mòn dao cắt, thiết lập máy chưa chính xác hoặc biến động trong quá trình sản xuất. Đây là giải pháp đơn giản nhưng mang lại hiệu quả cao trong việc giảm phế phẩm và duy trì chất lượng ổn định.

Vì Sao Nên Chọn Hexagon Plug Gage Slater Tools?

Slater Tools Inc. là nhà sản xuất đến từ Hoa Kỳ với nhiều năm kinh nghiệm trong lĩnh vực Rotary Broaching, dụng cụ cắt và dưỡng kiểm chính xác. Các sản phẩm của hãng được sử dụng rộng rãi trong nhiều ngành công nghiệp yêu cầu độ chính xác cao như hàng không, quốc phòng, ô tô, thiết bị y tế và gia công CNC.

Hexagon Plug Gage của Slater Tools được chế tạo từ thép gió M2 (M2 High Speed Steel) đã tôi cứng, kết hợp công nghệ Precision Ground nhằm đảm bảo độ chính xác và khả năng chống mài mòn trong quá trình sử dụng lâu dài.

Theo thông số của nhà sản xuất, dưỡng kiểm có độ chính xác lên tới +0 / -0.0002 inch, đáp ứng yêu cầu kiểm tra các chi tiết cơ khí có dung sai nghiêm ngặt. Ngoài các kích thước tiêu chuẩn theo hệ Inch và hệ Mét, Slater Tools còn cung cấp dịch vụ sản xuất dưỡng kiểm theo bản vẽ riêng, phù hợp với các ứng dụng đặc thù của khách hàng.

Nhờ chất lượng ổn định, độ bền cao và khả năng kiểm tra nhanh, Hexagon Plug Gage Slater Tools là lựa chọn phù hợp cho các doanh nghiệp muốn nâng cao hiệu quả kiểm soát chất lượng và tối ưu quy trình sản xuất.

Ưu Điểm Nổi Bật Của Hexagon Plug Gage Slater Tools

Trong sản xuất cơ khí hiện đại, các doanh nghiệp không chỉ yêu cầu chi tiết được gia công chính xác mà còn cần một phương pháp kiểm tra nhanh, ổn định và có tính lặp lại cao. Hexagon Plug Gage Slater Tools được thiết kế để đáp ứng những yêu cầu này, giúp tối ưu quy trình kiểm soát chất lượng và giảm thiểu sản phẩm lỗi trước khi xuất xưởng.

Chế Tạo Từ Thép Gió M2 High Speed Steel Chất Lượng Cao

Một trong những yếu tố quyết định đến độ bền của dưỡng kiểm là vật liệu chế tạo.

Hexagon Plug Gage Slater Tools được sản xuất từ M2 Oil Hardened High Speed Steel (M2 HSS) – loại thép gió có độ cứng và khả năng chống mài mòn cao, thường được sử dụng trong các dụng cụ cắt và thiết bị đo lường chính xác.

Ưu điểm của vật liệu M2 gồm:

• Độ cứng cao sau khi nhiệt luyện.
• Khả năng chống mài mòn vượt trội.
• Giữ ổn định kích thước trong thời gian dài.
• Chịu được môi trường làm việc liên tục trong các nhà máy sản xuất.

Nhờ đó, dưỡng kiểm có tuổi thọ cao ngay cả khi được sử dụng với tần suất lớn trong các dây chuyền sản xuất hàng loạt.

Gia Công Precision Ground Đảm Bảo Độ Chính Xác

Sau quá trình nhiệt luyện, toàn bộ bề mặt làm việc của dưỡng kiểm được mài chính xác (Precision Ground) nhằm đạt độ hoàn thiện cao.

Quy trình gia công này giúp:

• Đảm bảo kích thước đúng theo dung sai thiết kế.
• Bề mặt tiếp xúc đồng đều.
• Giảm sai số trong quá trình kiểm tra.
• Tăng độ ổn định giữa các lần đo.

Đây là yếu tố rất quan trọng đối với các doanh nghiệp hoạt động trong lĩnh vực cơ khí chính xác, nơi yêu cầu dung sai chỉ ở mức vài phần nghìn milimet.

Độ Chính Xác Lên Đến +0 / -0.0002 Inch

Theo thông số từ Slater Tools, Hexagon Plug Gage được sản xuất với độ chính xác:

+0 / -0.0002 inch (tương đương khoảng 0,005 mm).

Mức dung sai này giúp:

• Kiểm tra nhanh các lỗ lục giác có yêu cầu chính xác cao.
• Phát hiện sớm sai lệch do dao cắt bị mòn.
• Đảm bảo chi tiết đáp ứng đúng bản vẽ kỹ thuật.
• Hạn chế nguy cơ lắp ráp không đạt hoặc phải gia công lại.

Đối với các doanh nghiệp sản xuất linh kiện ô tô, hàng không hay thiết bị y tế, đây là thông số rất quan trọng để duy trì chất lượng sản phẩm ổn định.

Hỗ Trợ Kiểm Tra Nhanh Theo Phương Pháp Go/No-Go

Không giống các thiết bị đo như panme hoặc máy đo tọa độ CMM, Hexagon Plug Gage Slater Tools không hiển thị giá trị kích thước mà thực hiện kiểm tra theo nguyên lý Go/No-Go.

Ưu điểm của phương pháp này gồm:

• Thao tác đơn giản.
• Không yêu cầu kỹ năng đo lường phức tạp.
• Giảm thời gian kiểm tra.
• Phù hợp với sản xuất hàng loạt.
• Hạn chế sai sót do người vận hành.

Đây là phương pháp kiểm tra được sử dụng phổ biến trong các hệ thống quản lý chất lượng hiện đại.

Nhiều Kích Thước Tiêu Chuẩn Và Tùy Chỉnh Theo Yêu Cầu

Để đáp ứng đa dạng nhu cầu sản xuất, Hexagon Plug Gage Slater Tools được cung cấp với nhiều kích thước theo cả hệ Inch và Metric.

Một số kích thước tiêu chuẩn gồm:

Hệ Inch

• 1/16″
• 5/64″
• 3/32″
• 1/8″
• 5/32″
• 3/16″
• 1/4″
• 5/16″
• 3/8″
• 1/2″
• 3/4″
• 1″

Hệ Mét

• 1.5 mm
• 2 mm
• 2.5 mm
• 3 mm
• 4 mm
• 5 mm
• 6 mm
• 8 mm
• 10 mm
• 12 mm
• 14 mm
• 17 mm
• 19 mm
• 22 mm
• 24 mm

Ngoài các model tiêu chuẩn, Slater Tools còn nhận chế tạo dưỡng kiểm theo bản vẽ hoặc kích thước riêng của khách hàng.

Thông Số Kỹ Thuật Hexagon Plug Gage Slater Tools

Thông số	Giá trị
Tên sản phẩm	Hexagon Plug Gage
Thương hiệu	Slater Tools
Xuất xứ	Hoa Kỳ (USA)
Loại dưỡng kiểm	Go / No-Go Plug Gage
Chức năng	Kiểm tra lỗ lục giác (Internal Hexagon)
Vật liệu	M2 Oil Hardened High Speed Steel
Gia công	Precision Ground
Độ chính xác	+0 / -0.0002 inch
Hệ kích thước	Inch và Metric
Chứng nhận	Long Form Gage Certification (tùy chọn)
Tùy chỉnh	Theo bản vẽ khách hàng

Ứng Dụng Của Hexagon Plug Gage Slater Tools

Nhờ độ chính xác cao và khả năng kiểm tra nhanh, Hexagon Plug Gage Slater Tools được ứng dụng trong nhiều lĩnh vực công nghiệp.

Gia Công CNC Chính Xác

Kiểm tra các lỗ lục giác sau quá trình phay, tiện hoặc gia công CNC nhằm đảm bảo đúng dung sai trước khi chuyển sang công đoạn tiếp theo.

Rotary Broaching

Đây là một trong những ứng dụng phổ biến nhất của Hexagon Plug Gage. Sau khi tạo hình lỗ lục giác bằng phương pháp Rotary Broaching, dưỡng kiểm được sử dụng để xác nhận biên dạng và kích thước đạt yêu cầu.

Ngành Ô Tô

Kiểm tra các chi tiết truyền động, bu lông đặc biệt, trục và linh kiện cơ khí có lỗ lục giác nhằm đảm bảo khả năng lắp ghép và truyền mô-men xoắn.

Hàng Không Vũ Trụ

Được sử dụng trong quá trình sản xuất các chi tiết yêu cầu dung sai nghiêm ngặt, góp phần đảm bảo độ chính xác và độ tin cậy của sản phẩm.

Thiết Bị Y Tế

Trong ngành y tế, nhiều linh kiện cấy ghép và dụng cụ phẫu thuật có cấu tạo lỗ lục giác với dung sai rất nhỏ. Hexagon Plug Gage giúp kiểm tra nhanh và chính xác các chi tiết này trước khi đưa vào sử dụng.

Phòng QC Và Phòng Đo Lường

Các bộ phận kiểm soát chất lượng (QC) và phòng đo lường sử dụng Hexagon Plug Gage để kiểm tra nhanh sản phẩm đầu ra, giảm thời gian kiểm tra nhưng vẫn đảm bảo tính chính xác và nhất quán.

Hướng Dẫn Sử Dụng Hexagon Plug Gage Slater Tools

Để đảm bảo kết quả kiểm tra chính xác và kéo dài tuổi thọ của dưỡng kiểm, người sử dụng nên thực hiện đúng quy trình dưới đây.

Bước 1: Làm Sạch Chi Tiết Gia Công

Trước khi kiểm tra, cần loại bỏ hoàn toàn dầu cắt gọt, phoi kim loại, bụi bẩn hoặc các tạp chất còn bám trong lỗ lục giác. Bề mặt sạch giúp hạn chế sai số và tránh làm trầy xước dưỡng kiểm.

Bước 2: Kiểm Tra Bằng Đầu GO

Đưa đầu GO của Hexagon Plug Gage vào lỗ theo phương vuông góc với bề mặt chi tiết.

Nếu đầu GO đi vào nhẹ nhàng và không bị kẹt, chi tiết đạt giới hạn kích thước nhỏ nhất theo thiết kế.

Không nên dùng lực ép hoặc xoay mạnh khi thao tác vì có thể ảnh hưởng đến độ chính xác của dưỡng kiểm.

Bước 3: Kiểm Tra Bằng Đầu NO-GO

Tiếp tục sử dụng đầu NO-GO để kiểm tra.

Theo nguyên tắc Go/No-Go, đầu NO-GO không được đi hoàn toàn vào lỗ. Nếu đầu này lọt vào, chi tiết đã vượt quá giới hạn dung sai cho phép và cần được loại bỏ hoặc gia công lại.

Bước 4: Ghi Nhận Kết Quả

Sau khi kiểm tra, kết quả nên được ghi nhận vào hệ thống quản lý chất lượng (QC) hoặc hồ sơ kiểm tra nhằm phục vụ truy xuất nguồn gốc và đánh giá quá trình sản xuất.

Lưu Ý Khi Bảo Quản Hexagon Plug Gage Slater Tools

Là thiết bị đo kiểm chính xác, Hexagon Plug Gage cần được bảo quản đúng cách để duy trì độ ổn định lâu dài.

Một số khuyến nghị từ các nhà sản xuất và chuyên gia đo lường gồm:

• Lau sạch dưỡng kiểm sau mỗi lần sử dụng.
• Phủ một lớp dầu chống gỉ mỏng khi không sử dụng trong thời gian dài.
• Bảo quản trong hộp chuyên dụng nhằm tránh va đập.
• Không dùng dưỡng kiểm như dụng cụ lắp ráp hoặc tháo chi tiết.
• Hiệu chuẩn định kỳ theo quy trình quản lý chất lượng của doanh nghiệp hoặc tiêu chuẩn ISO 9001, ISO/IEC 17025 nếu áp dụng.

Việc bảo quản đúng cách không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo kết quả kiểm tra luôn chính xác và nhất quán.

Lợi Ích Khi Đầu Tư Hexagon Plug Gage Slater Tools

Đối với các doanh nghiệp sản xuất cơ khí chính xác, việc trang bị dưỡng kiểm chuyên dụng mang lại nhiều lợi ích lâu dài.

Nâng cao chất lượng sản phẩm

Kiểm tra nhanh từng chi tiết ngay trên dây chuyền giúp phát hiện lỗi sớm, hạn chế sản phẩm không đạt chất lượng.

Giảm chi phí sản xuất

Việc phát hiện sai lệch ngay sau gia công giúp giảm chi phí sửa chữa, gia công lại và hạn chế phế phẩm.

Tăng hiệu suất kiểm tra

So với các phương pháp đo kích thước truyền thống, Go/No-Go Plug Gage giúp rút ngắn đáng kể thời gian kiểm tra, đặc biệt trong sản xuất hàng loạt.

Đảm bảo tính đồng nhất

Mọi chi tiết đều được kiểm tra theo cùng một tiêu chuẩn, giảm sự phụ thuộc vào kinh nghiệm của từng người vận hành.

Phù hợp với nhiều ngành công nghiệp

Hexagon Plug Gage Slater Tools đáp ứng yêu cầu của các lĩnh vực có tiêu chuẩn chất lượng cao như ô tô, hàng không, thiết bị y tế, quốc phòng và gia công cơ khí chính xác.

Tài Liệu Tham Khảo

• https://www.slatertools.com/go-no-go-form-gages/plug-gages/hexagon-plug-gages/
• https://www.slatertools.com/go-no-go-form-gages/plug-gages/
• https://www.slatertools.com/resources/uploads/PDFs/Slater%20Tools%20Product%20Catalog.pdf
• https://www.asme.org/
• https://www.iso.org/standard/38521.html (ISO 286 – ISO system of limits and fits)
• https://www.iso.org/

Kết Luận

Hexagon Plug Gage Slater Tools là giải pháp kiểm tra lỗ lục giác theo phương pháp Go/No-Go được thiết kế dành cho các ứng dụng gia công cơ khí chính xác. Với vật liệu M2 High Speed Steel, công nghệ Precision Ground và độ chính xác lên đến +0 / -0.0002 inch, sản phẩm giúp doanh nghiệp kiểm soát chất lượng nhanh chóng, ổn định và đáng tin cậy.

Nhờ khả năng kiểm tra đơn giản nhưng hiệu quả, Hexagon Plug Gage được ứng dụng rộng rãi trong các ngành CNC, ô tô, hàng không vũ trụ, thiết bị y tế và sản xuất công nghiệp. Đối với các doanh nghiệp hướng đến chất lượng và tối ưu hóa quy trình sản xuất, đây là một khoản đầu tư mang lại giá trị lâu dài, góp phần giảm tỷ lệ phế phẩm, nâng cao năng suất và đáp ứng các yêu cầu kỹ thuật khắt khe của thị trường hiện đại.
