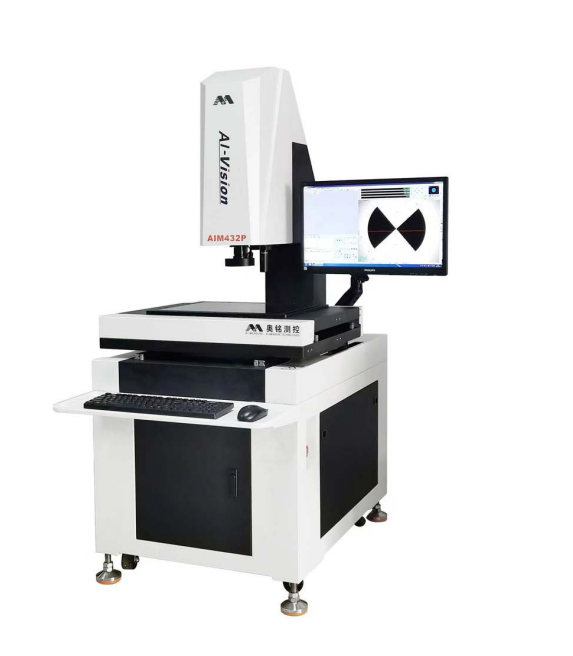

Máy đo hình ảnh tự động AIM-P – Giải pháp đo lường 2D & 3D chính xác cao cho công nghiệp hiện đại

Máy đo hình ảnh tự động AIM-P – Giải pháp đo lường 2D & 3D chính xác cao cho công nghiệp hiện đại

Trong xu hướng sản xuất chính xác, tự động hóa và kiểm soát chất lượng nghiêm ngặt, việc đo kiểm bằng thước cơ, panme hay các phương pháp thủ công truyền thống ngày càng bộc lộ nhiều hạn chế về độ chính xác, tốc độ và khả năng lặp lại. Đó là lý do máy đo hình ảnh tự động AIM-P trở thành lựa chọn tối ưu cho các doanh nghiệp sản xuất hiện đại, đặc biệt trong các ngành cơ khí chính xác, khuôn mẫu, điện tử và công nghiệp công nghệ cao.

AIM-P không chỉ là một máy đo hình ảnh 2D thông thường, mà còn là hệ thống đo 2D & 3D độ phân giải siêu cao, kết hợp giữa cơ khí ổn định, quang học UHD và phần mềm phân tích mạnh mẽ, giúp doanh nghiệp nâng cao hiệu quả kiểm tra chất lượng và giảm thiểu sai sót trong sản xuất.

---

Tổng quan về máy đo hình ảnh tự động AIM-P

AIM-P Series Ultra HD Automatic Image Measuring Machine là dòng máy đo hình ảnh công nghiệp do Dongguan City AI-Measure Technology Inc. nghiên cứu và sản xuất. Đây là doanh nghiệp công nghệ cao quốc gia Trung Quốc, chuyên sâu trong lĩnh vực thiết bị đo lường, đo quang học và tự động hóa thị giác.

Máy AIM-P được thiết kế nhằm đáp ứng các nhu cầu:

• Đo kích thước 2D & 3D với độ chính xác micromet

• Phân tích hình học, dung sai và biên dạng sản phẩm

• Đo kiểm nhanh, ổn định, phù hợp môi trường sản xuất liên tục

• Hỗ trợ reverse engineering và đo 3D nâng cao bằng laser hoặc probe

---

Kết cấu cơ khí – Nền tảng cho độ chính xác bền vững

Một trong những ưu điểm lớn nhất của máy đo hình ảnh tự động AIM-P là kết cấu cơ khí cao cấp. Toàn bộ đế máy, cột trụ và bàn đo X/Y được chế tạo từ đá granite tự nhiên Jinan cấp 00 – vật liệu tiêu chuẩn trong các thiết bị đo chính xác cao.

Ưu điểm của kết cấu này gồm:

• Không biến dạng theo thời gian

• Khả năng chống rung vượt trội

• Đảm bảo độ ổn định và độ lặp lại khi đo lâu dài

Hệ thống chuyển động sử dụng:

• Ray trượt tuyến tính HIWIN (Taiwan)

• Vít me bi TBI grinding grade

• Động cơ servo Panasonic 400W – full closed-loop

Sự kết hợp này cho phép máy vận hành mượt mà, tốc độ cao nhưng vẫn duy trì độ chính xác và độ ổn định tuyệt đối.

---

Hệ thống quang học UHD – Đo rõ từng chi tiết nhỏ

Máy đo hình ảnh tự động AIM-P được trang bị camera màu UHD full-screen USB 3.0, cho hình ảnh sắc nét, tốc độ khung hình cao và không bị hiện tượng bóng mờ. Kết hợp với đó là ống kính zoom liên tục 6.5:1, cho phép phóng đại linh hoạt:

• Phóng đại quang học: 0.7× – 4.5×

• Phóng đại hình ảnh: lên đến 296×

Hệ thống chiếu sáng LED lạnh bao gồm:

• Đèn đáy song song giúp làm nổi biên dạng

• Đèn vòng 5 vòng – 8 vùng hạn chế phản xạ

• Tùy chọn đèn coaxial cho bề mặt phản quang hoặc chi tiết phẳng

Nhờ đó, các chi tiết nhỏ, cạnh yếu hay bề mặt phức tạp đều được hiển thị rõ ràng, hỗ trợ đo chính xác và ổn định.

---

Khả năng đo 2D & 3D linh hoạt – Mở rộng theo nhu cầu

Không chỉ dừng lại ở đo 2D, máy đo hình ảnh AIM-P hỗ trợ đo 3D chính xác cao thông qua các tùy chọn mở rộng:

• Đo mặt phẳng, trụ, nón, cầu

• Đo profile bề mặt, độ cong, độ phẳng, độ vênh

• Đo chiều cao và lỗ sâu

Máy có thể tích hợp:

• Laser KEYENCE (Nhật Bản)

• Probe RENISHAW (Anh Quốc)

Điều này giúp AIM-P trở thành máy đo 3D công nghiệp thực thụ, phù hợp cho các ứng dụng kiểm tra kích thước phức tạp và sản phẩm yêu cầu độ chính xác cao.

---

Thông số kỹ thuật chính của Máy đo hình ảnh tự động AIM-P (AIM-P Series)

Máy đo hình ảnh tự động AIM-P có nhiều model để lựa chọn:

• AIM-322P: 300 × 200 × 200 mm

• AIM-432P: 400 × 300 × 200 mm

• AIM-542P: 500 × 400 × 200 mm

• AIM-652P: 600 × 500 × 200 mm

Thông số nổi bật:

• Độ phân giải: 0.0005 mm

• Độ chính xác trục X/Y: (2.5 + L/200) µm

• Độ lặp lại: 2 µm

• Tải bàn: 30 – 40 kg

---

Phần mềm AIM-3D – Trái tim của hệ thống đo

Phần mềm AIM-3D đi kèm hỗ trợ đầy đủ các chức năng đo và phân tích:

• Đo hình học 2D & 3D

• Đánh giá dung sai, phân tích sai lệch

• Bắt biên mạnh và biên yếu

• Import CAD DXF, Gerber – Export IGES

• Xuất báo cáo Word, Excel, TXT, DXF

Đặc biệt, phần mềm hỗ trợ reverse engineering, cho phép quét biên dạng và dựng lại mô hình CAD nhanh chóng.

---

Ứng dụng thực tế của máy đo hình ảnh tự động AIM-P

Máy đo hình ảnh tự động AIM-P được ứng dụng rộng rãi trong:

• Cơ khí chính xác & khuôn mẫu

• Điện tử – linh kiện 3C

• Gia công CNC – QC nhà máy

• Y tế – thiết bị chính xác

• Hàng không, quân sự

---
