Giới thiệu máy đo hình ảnh quang học AIM-652P

Trong bối cảnh sản xuất công nghiệp ngày càng phát triển, yêu cầu về độ chính xác trong kiểm tra và đo lường sản phẩm trở nên khắt khe hơn bao giờ hết. Đặc biệt trong các ngành như cơ khí chính xác, điện tử, khuôn mẫu và sản xuất linh kiện, việc sai lệch dù chỉ vài micron cũng có thể ảnh hưởng đến chất lượng và hiệu suất sản phẩm.

Máy đo hình ảnh quang học AIM-652P được phát triển nhằm đáp ứng chính xác những yêu cầu này. Đây là thiết bị đo lường hiện đại ứng dụng công nghệ quang học kết hợp hệ thống điều khiển CNC tự động, cho phép thực hiện các phép đo 2D và 3D một cách nhanh chóng, chính xác và ổn định.

Không chỉ giúp nâng cao độ chính xác, máy đo hình ảnh quang học AIM-652P còn góp phần tối ưu hóa quy trình kiểm tra chất lượng, giảm thiểu sự phụ thuộc vào thao tác thủ công và nâng cao năng suất sản xuất cho doanh nghiệp.

---

Máy đo hình ảnh quang học AIM-652P trong hệ sinh thái AIM-P Series

Dòng AIM-P Series là tập hợp các thiết bị đo hình ảnh quang học được thiết kế theo nhiều kích thước và cấu hình khác nhau nhằm phục vụ đa dạng nhu cầu đo lường. Các model tiêu biểu trong dòng bao gồm:

• AIM-322P – phù hợp với linh kiện nhỏ, yêu cầu độ chính xác cao

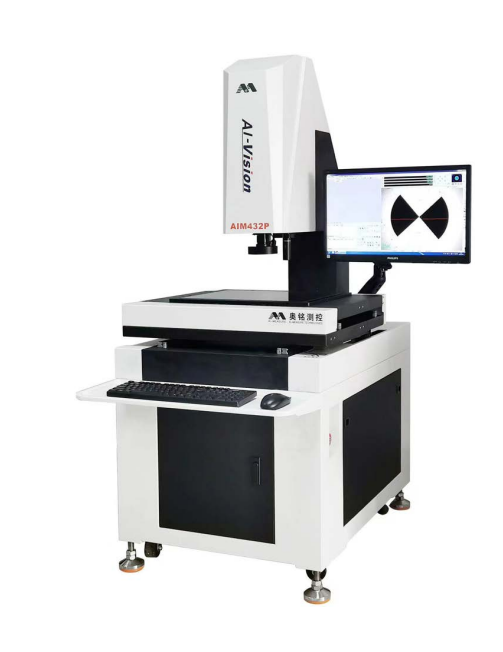

• AIM-432P – đáp ứng nhu cầu sản xuất cơ khí quy mô vừa
• AIM-542P – phù hợp cho khuôn mẫu và chi tiết trung bình
• AIM-652P – model cao cấp với vùng đo lớn và khả năng đo phức tạp

Trong số đó,AIM-652P được xem là giải pháp toàn diện cho các doanh nghiệp cần đo các chi tiết lớn mà vẫn đảm bảo độ chính xác cao. Nhờ hành trình đo rộng, thiết bị có thể xử lý các sản phẩm có kích thước lớn mà không cần chia nhỏ quá trình đo.

---

Thông số kỹ thuật của máy đo hình ảnh quang học AIM-652P

Để đánh giá chính xác hiệu năng của thiết bị, các thông số kỹ thuật đóng vai trò rất quan trọng.AIM-652P được trang bị các thông số nổi bật như:

• Hành trình đo (X/Y/Z): 600 x 500 x 200 mm
• Độ phân giải: 0.0005 mm
• Độ chính xác trục XY: (2.5 + L/200) µm
• Độ lặp lại: 2 µm
• Tải trọng bàn đo: 40 kg
• Nguồn điện: 220V ±10%
• Điều kiện môi trường: 20–25°C, độ ẩm 50–60%

Những thông số này giúp thiết bị duy trì hiệu suất ổn định trong môi trường sản xuất và đảm bảo kết quả đo có độ tin cậy cao trong thời gian dài.

---

Công nghệ nổi bật của máy đo hình ảnh quang học AIM-652P

Hệ thống quang học của máy đo hình ảnh quang học AIM-652P

Một trong những yếu tố quan trọng nhất quyết định độ chính xác của thiết bị là hệ thống quang học. Máy đo hình ảnh quang học AIM-652P được trang bị camera kỹ thuật số độ phân giải cao cùng ống kính zoom liên tục, cho phép phóng đại hình ảnh lên đến gần 300 lần.

Nhờ đó, người vận hành có thể quan sát rõ ràng các chi tiết nhỏ, phát hiện sai lệch và thực hiện đo lường với độ chính xác cao. Hình ảnh hiển thị sắc nét, không bị nhiễu hoặc biến dạng, góp phần nâng cao độ tin cậy của kết quả đo.

---

Hệ thống chiếu sáng của máy đo hình ảnh quang học AIM-652P

Hệ thống chiếu sáng LED lạnh đa vùng giúp tối ưu hóa việc hiển thị biên dạng sản phẩm. Ánh sáng được phân bổ đồng đều, giúp làm nổi bật các cạnh và bề mặt chi tiết.

Điều này đặc biệt quan trọng khi đo các vật liệu có tính chất đặc biệt như phản quang, trong suốt hoặc có độ tương phản thấp. Nhờ hệ thống này, máy đo hình ảnh quang học AIM-652P đảm bảo kết quả đo luôn chính xác và ổn định.

---

Kết cấu cơ khí của máy đo hình ảnh quang học AIM-652P

Thiết bị sử dụng kết cấu granite tự nhiên cho phần thân và bàn đo, giúp tăng độ ổn định và giảm thiểu rung động trong quá trình vận hành. Granite là vật liệu có độ bền cao, không biến dạng theo thời gian, giúp duy trì độ chính xác lâu dài.

Kết hợp với ray trượt tuyến tính và vít me bi chất lượng cao, hệ thống cơ khí của máy đo hình ảnh quang học AIM-652P đảm bảo chuyển động mượt mà và chính xác.

---

Hệ thống truyền động của máy đo hình ảnh quang học AIM-652P

Hệ thống truyền động sử dụng động cơ servo kết hợp điều khiển CNC, cho phép máy vận hành với tốc độ cao nhưng vẫn giữ được độ chính xác. Công nghệ điều khiển vòng kín giúp giảm sai số và tăng độ lặp lại của phép đo.

---

Khả năng đo của máy đo hình ảnh quang học AIM-652P

Đo 2D bằng máy đo hình ảnh quang học AIM-652P

Thiết bị hỗ trợ đầy đủ các phép đo hình học như điểm, đường thẳng, đường tròn, cung, ellipse và các biên dạng phức tạp. Điều này giúp đáp ứng tốt các nhu cầu đo kiểm trong sản xuất hàng loạt.

---

Đo 3D bằng máy đo hình ảnh quang học AIM-652P

Ngoài đo 2D, AIM-652P còn có khả năng mở rộng đo 3D thông qua việc tích hợp hệ thống laser hoặc đầu dò. Tính năng này giúp đo chiều sâu, độ phẳng và phân tích bề mặt chi tiết một cách chính xác.

---

Phần mềm của máy đo hình ảnh quang học AIM-652P

Phần mềm đi kèm được thiết kế thân thiện với người dùng nhưng vẫn đảm bảo đầy đủ các tính năng chuyên sâu. Người dùng có thể thực hiện đo lường, phân tích dung sai và xuất báo cáo chỉ với vài thao tác đơn giản.

Ngoài ra, phần mềm còn hỗ trợ tích hợp CAD, cho phép nhập và xuất dữ liệu kỹ thuật, giúp tối ưu hóa quy trình làm việc. Tính năng reverse engineering cũng là một điểm mạnh, giúp tái tạo lại sản phẩm từ dữ liệu đo.

---

Ứng dụng của máy đo hình ảnh quang học AIM-652P trong thực tế

Thiết bị được sử dụng rộng rãi trong nhiều lĩnh vực:

Trong cơ khí chính xác, máy giúp kiểm tra kích thước và dung sai của các chi tiết gia công.
Trong ngành điện tử, thiết bị hỗ trợ đo linh kiện và kiểm tra bảng mạch PCB.
Trong sản xuất khuôn mẫu, máy giúp phân tích biên dạng và kiểm tra độ chính xác của khuôn.
Trong các ngành yêu cầu độ chính xác cao như y tế và hàng không, thiết bị đảm bảo các tiêu chuẩn nghiêm ngặt.

Nhờ khả năng ứng dụng linh hoạt, AIM-652P trở thành công cụ quan trọng trong hệ thống kiểm soát chất lượng.

---

Ưu điểm nổi bật của máy đo hình ảnh quang học AIM-652P

Thiết bị mang lại nhiều lợi ích cho doanh nghiệp:

• Độ chính xác cao ở cấp độ micron
• Tự động hóa hoàn toàn với CNC
• Tốc độ đo nhanh, tiết kiệm thời gian
• Giảm thiểu sai sót do con người
• Độ bền cao, hoạt động ổn định lâu dài

Những ưu điểm này giúp nâng cao hiệu quả sản xuất và giảm chi phí vận hành.

---

Vì sao nên đầu tư máy đo hình ảnh quang học AIM-652P

Việc đầu tư thiết bị đo lường hiện đại không chỉ giúp doanh nghiệp nâng cao chất lượng sản phẩm mà còn tạo lợi thế cạnh tranh trên thị trường. Với hiệu năng cao và khả năng đo linh hoạt, AIM-652P là lựa chọn phù hợp cho các doanh nghiệp đang hướng tới sản xuất thông minh.

---

Tham khảo

• • Keyence Corporation – Vision Measurement Systems, https://www.keyence.com

  • Optical Comparator and Optical Measurement Principles, https://en.wikipedia.org/wiki/Optical_comparator


---

Gợi ý các sản phẩm khác của công ty :

Ngoài Máy đo hình ảnh tự động AIM-P, công ty còn cung cấp nhiều thiết bị kỹ thuật và đo lường chuyên dụng, phù hợp cho môi trường công nghiệp, phòng thí nghiệm và kiểm thử chuyên sâu.
Tiêu biểu là GTEM 1000 – Buồng đo GTEM cho kiểm thử phát xạ và miễn nhiễm EMC , được sử dụng trong các phòng kiểm tra tương thích điện từ nhằm đánh giá và kiểm soát mức phát xạ cũng như khả năng miễn nhiễm của thiết bị điện tử.

Bên cạnh đó, Máy đo áp suất kỹ thuật số Ashcroft 2084, 2086, 2089 – Chính xác, bền bỉ, đa ứng dụng là giải pháp đo lường đáng tin cậy, hỗ trợ giám sát và duy trì điều kiện vận hành ổn định cho nhiều hệ thống kỹ thuật khác nhau.

---

Kết luận

Có thể thấy rằng, đây là một trong những thiết bị đo lường tiên tiến, đáp ứng tốt các yêu cầu kiểm tra trong công nghiệp hiện đại. Với sự kết hợp giữa công nghệ quang học, hệ thống CNC và phần mềm thông minh, thiết bị mang lại hiệu quả cao và độ chính xác vượt trội.

Nếu doanh nghiệp đang tìm kiếm một giải pháp đo lường toàn diện, ổn định và chính xác, thì AIM-652P chính là lựa chọn đáng cân nhắc.
