Khay Chống Tĩnh Điện Logistics (ESD Pallet) – Giải Pháp Lưu Trữ Và Vận Chuyển An Toàn Cho Ngành Điện Tử
Liên hệ
Khay chống tĩnh điện logistics (ESD pallet) là giải pháp lưu trữ và vận chuyển chuyên dụng giúp bảo vệ linh kiện điện tử khỏi phóng tĩnh điện. Sản phẩm có điện trở bề mặt 10⁶–10⁹ Ω, chịu tải đến 2000kg, phù hợp cho nhà máy SMT, phòng sạch và kho công nghiệp.
Khay Chống Tĩnh Điện Logistics (ESD Pallet) – Giải Pháp Bảo Vệ Linh Kiện Điện Tử Và Tối Ưu Chuỗi Cung Ứng Công Nghiệp
Vai trò của khay chống tĩnh điện trong sản xuất hiện đại
Trong bối cảnh công nghiệp 4.0, đặc biệt là các ngành như điện tử, bán dẫn, tự động hóa và sản xuất thiết bị chính xác, yêu cầu về độ an toàn và ổn định trong quá trình sản xuất ngày càng khắt khe. Một trong những yếu tố quan trọng nhưng thường bị đánh giá thấp chính là tĩnh điện (ESD – Electrostatic Discharge).
Tĩnh điện có thể phát sinh từ rất nhiều nguồn:
- Ma sát giữa các vật liệu
- Di chuyển của con người
- Thiết bị vận hành trong môi trường khô
- Bề mặt nhựa hoặc kim loại không được kiểm soát
Hậu quả của ESD là cực kỳ nghiêm trọng:
- Làm hỏng vi mạch điện tử
- Gây lỗi tiềm ẩn (latent defect)
- Làm giảm tuổi thọ sản phẩm
- Gây lỗi sản xuất hàng loạt
Chính vì vậy, việc kiểm soát ESD không chỉ là khuyến nghị mà đã trở thành tiêu chuẩn bắt buộc trong nhiều ngành công nghiệp. Trong đó, khay chống tĩnh điện logistics (ESD pallet) là một trong những giải pháp quan trọng nhất giúp doanh nghiệp kiểm soát rủi ro này ngay từ khâu lưu trữ và vận chuyển.
Nguyên lý hoạt động của khay chống tĩnh điện
Khay chống tĩnh điện được sản xuất từ vật liệu nhựa có pha trộn phụ gia dẫn điện hoặc phân tán điện tích. Điều này giúp bề mặt khay không tích tụ điện mà có thể giải phóng điện tích một cách an toàn ra môi trường.
Thông số quan trọng nhất của sản phẩm là điện trở bề mặt:
- Từ 10⁶ đến 10⁹ Ohm
Khoảng giá trị này đảm bảo:
- Không dẫn điện trực tiếp (an toàn)
- Không tích điện (tránh phóng tia ESD)
- Phân tán điện tích từ từ
Nhờ đó, các linh kiện điện tử được đặt trên khay sẽ không bị ảnh hưởng bởi điện tích tĩnh trong quá trình vận chuyển và lưu trữ.
Cấu tạo và vật liệu của khay ESD
Khay chống tĩnh điện logistics thường được sản xuất từ:
- Nhựa PP (Polypropylene)
- Nhựa HDPE (High-Density Polyethylene)
- Vật liệu composite chống tĩnh điện
Các vật liệu này được bổ sung:
- Carbon black
- Sợi dẫn điện
- Phụ gia chống tĩnh điện
Cấu tạo khay gồm:
- Bề mặt lưới hoặc kín
- Khung chịu lực
- Chân đỡ (tùy loại thiết kế)
- Gân tăng cứng
Thiết kế này giúp:
- Tăng khả năng chịu tải
- Giảm trọng lượng
- Tối ưu lưu thông khí
- Dễ vệ sinh
Các kiểu thiết kế khay phổ biến
1. Thiết kế Chuan Shape (川字型)
Đây là loại khay có cấu trúc đáy gồm 3 thanh dọc, giúp:
- Tăng khả năng nâng bằng xe forklift
- Giảm trọng lượng tổng thể
- Dễ thao tác
Phù hợp cho:
- Kho vận
- Nhà máy sản xuất
2. Thiết kế Nine Angle (九角型)
Đặc điểm:
- Có 9 điểm tiếp xúc với mặt sàn
- Thiết kế nhẹ
- Giá thành hợp lý
Ưu điểm:
- Tiết kiệm chi phí
- Dễ di chuyển
Phù hợp:
- Kho tiêu chuẩn
- Hàng hóa nhẹ

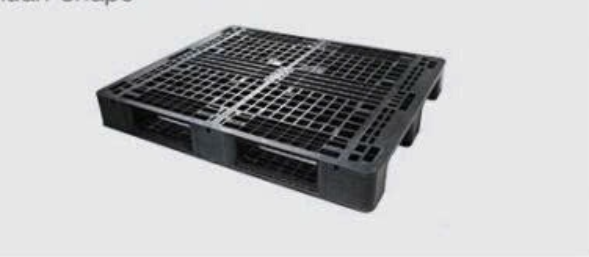

3. Thiết kế Tian Shape (田字型)
Đây là loại có kết cấu chắc chắn nhất:
- Khung kín
- Chịu lực tốt
- Độ ổn định cao
Phù hợp:
- Hàng nặng
- Xếp chồng nhiều tầng
- Nhà máy công nghiệp lớn
Khả năng chịu tải và độ bền
Một trong những yếu tố quan trọng khi lựa chọn pallet là khả năng chịu tải. Khay chống tĩnh điện logistics thường có:
- Tải động: khoảng 800kg
- Tải tĩnh: lên đến 2000kg
Điều này cho phép:
- Vận chuyển hàng hóa nặng
- Xếp chồng pallet
- Tối ưu không gian kho
Ngoài ra, nhờ vật liệu nhựa công nghiệp, khay có:
- Khả năng chống va đập tốt
- Không bị gỉ sét như kim loại
- Không bị mục như gỗ
- Tuổi thọ cao
Ứng dụng thực tế của khay chống tĩnh điện
1. Ngành điện tử – SMT
Đây là lĩnh vực sử dụng khay ESD nhiều nhất:
- Lưu trữ PCB
- Vận chuyển IC
- Bảo vệ linh kiện nhạy cảm
Trong dây chuyền SMT, chỉ cần một lỗi ESD nhỏ cũng có thể gây thiệt hại lớn.
2. Ngành bán dẫn
Các chip bán dẫn cực kỳ nhạy với tĩnh điện. Khay ESD giúp:
- Bảo vệ wafer
- Vận chuyển linh kiện
- Đảm bảo chất lượng sản phẩm
3. Phòng sạch (Cleanroom)
Khay ESD được sử dụng trong:
- ISO Class 5 – Class 8
- Phòng sạch điện tử
- Phòng nghiên cứu
Do:
- Không sinh bụi
- Dễ vệ sinh
- Không tích điện
4. Logistics và kho bãi
Trong hệ thống kho hiện đại:
- Khay giúp tiêu chuẩn hóa hàng hóa
- Dễ xếp chồng
- Tối ưu không gian
Đặc biệt trong warehouse tự động (ASRS), pallet ESD đóng vai trò rất quan trọng.
5. Ngành ô tô và cơ khí
- Kiểm soát linh kiện điện tử trong xe
- Lưu trữ cảm biến
- Vận chuyển module điện tử
So sánh khay chống tĩnh điện với pallet truyền thống
| Tiêu chí | Khay ESD | Pallet thường |
|---|---|---|
| Chống tĩnh điện | Có | Không |
| Ứng dụng điện tử | Rất tốt | Không phù hợp |
| Độ bền | Cao | Trung bình |
| Giá thành | Cao hơn | Thấp hơn |
| Tuổi thọ | Dài | Trung bình |
👉 Với ngành điện tử, pallet thường gần như không thể thay thế pallet ESD.
Lợi ích khi sử dụng khay chống tĩnh điện
1. Bảo vệ sản phẩm
- Giảm hư hỏng linh kiện
- Tránh lỗi tiềm ẩn
2. Tăng hiệu quả sản xuất
- Giảm lỗi
- Giảm downtime
- Tăng năng suất
3. Tiết kiệm chi phí dài hạn
- Giảm chi phí sửa lỗi
- Giảm tỷ lệ hàng lỗi
- Tăng tuổi thọ sản phẩm
4. Đáp ứng tiêu chuẩn quốc tế
Doanh nghiệp sử dụng khay ESD dễ dàng đáp ứng:
- ISO
- RoHS
- Tiêu chuẩn xuất khẩu
Tiêu chuẩn ESD trong công nghiệp
Các tiêu chuẩn phổ biến:
- ANSI/ESD S20.20
- IEC 61340
Tham khảo:
Các tiêu chuẩn này quy định:
- Môi trường chống tĩnh điện
- Vật liệu sử dụng
- Quy trình kiểm soát
Những lưu ý khi lựa chọn khay chống tĩnh điện
Khi chọn mua, cần chú ý:
1. Điện trở bề mặt
- Phải nằm trong khoảng 10⁶ – 10⁹ Ω
2. Tải trọng
- Phù hợp nhu cầu sử dụng
3. Kích thước
- Tương thích hệ thống kho
4. Loại thiết kế
- Chọn Chuan, Nine Angle hoặc Tian Shape
5. Môi trường sử dụng
- Phòng sạch / nhà máy / kho
Xu hướng sử dụng pallet ESD trong tương lai
Với sự phát triển của:
- AI
- IoT
- Bán dẫn
- Xe điện
Nhu cầu kiểm soát ESD sẽ ngày càng tăng cao. Điều này khiến pallet chống tĩnh điện trở thành:
- Tiêu chuẩn bắt buộc
- Một phần của hệ thống sản xuất thông minh
Gợi ý các sản phẩm khác của công ty :
Ngoài Khay chống tĩnh điện logistics (ESD pallet), công ty còn cung cấp nhiều thiết bị kỹ thuật và đo lường chuyên dụng, phù hợp cho môi trường công nghiệp, phòng thí nghiệm và kiểm thử chuyên sâu.
Tiêu biểu là GTEM 1000 – Buồng đo GTEM cho kiểm thử phát xạ và miễn nhiễm EMC , được sử dụng trong các phòng kiểm tra tương thích điện từ nhằm đánh giá và kiểm soát mức phát xạ cũng như khả năng miễn nhiễm của thiết bị điện tử.
Kết luận
Khay chống tĩnh điện logistics (ESD pallet) không chỉ là một thiết bị lưu trữ mà còn là giải pháp quan trọng giúp doanh nghiệp:
- Bảo vệ linh kiện điện tử
- Tối ưu quy trình vận chuyển
- Giảm rủi ro sản xuất
- Nâng cao chất lượng sản phẩm
Trong bối cảnh công nghiệp hiện đại, việc đầu tư vào hệ thống chống tĩnh điện, đặc biệt là pallet ESD, không còn là lựa chọn mà là yêu cầu bắt buộc để doanh nghiệp phát triển bền vững và cạnh tranh trên thị trường quốc tế.
