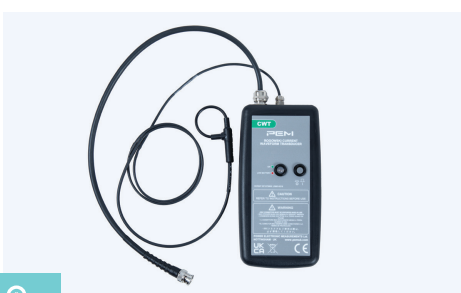

Đầu Dò Đo Dòng AC CWTMini50HF PEM – Rogowski Coil Băng Thông 50 MHz Cho Điện Tử Công Suất

Liên hệ

Đầu dò đo dòng AC CWTMini50HF là đầu dò dòng điện băng thông rộng sử dụng công nghệ Rogowski Coil có lớp chắn tĩnh điện (Electrostatically Shielded Rogowski Coil) do PEM (Power Electronic Measurements Ltd., Anh Quốc) phát triển. Với băng thông lên đến 50 MHz, thời gian đáp ứng 12,5 ns và độ chính xác hiệu chuẩn ±0,2%, sản phẩm đáp ứng tốt nhu cầu đo dòng AC, dòng xung và dòng quá độ trong các ứng dụng điện tử công suất, bán dẫn, nghiên cứu phát triển (R&D) và kiểm thử thiết bị điện tử.

Danh mục: Từ khóa: , , , , , , , , ,

Đầu Dò Đo Dòng AC CWTMini50HF Là Gì?

Trong lĩnh vực điện tử công suất hiện đại, việc đo chính xác dòng điện là yếu tố quan trọng để đánh giá hiệu suất, tối ưu thiết kế và đảm bảo an toàn cho hệ thống. Đặc biệt với các bộ biến đổi nguồn sử dụng MOSFET, IGBT, SiC hoặc GaN có tốc độ chuyển mạch rất cao, các đầu dò dòng điện thông thường thường gặp hạn chế về băng thông và khả năng chống nhiễu.

Đầu dò đo dòng AC CWTMini50HF được phát triển nhằm đáp ứng những yêu cầu khắt khe này. Đây là dòng đầu dò sử dụng công nghệ Rogowski Coil kết hợp bộ tích phân tín hiệu (Integrator), cho phép đo chính xác dòng điện xoay chiều, dòng xung và các tín hiệu quá độ có tần số cao mà không cần tiếp xúc trực tiếp với dây dẫn.

Khác với cảm biến dòng sử dụng lõi từ truyền thống, Rogowski Coil không bị bão hòa từ, có trọng lượng nhẹ, linh hoạt và dễ dàng lắp đặt trên nhiều loại dây dẫn hoặc thanh cái (Busbar). Nhờ đó, CWTMini50HF trở thành lựa chọn phổ biến trong các phòng nghiên cứu, phòng thử nghiệm EMC, nhà máy sản xuất thiết bị điện tử và các trung tâm phát triển công nghệ điện tử công suất.

Vì Sao Nên Lựa Chọn Đầu Dò Đo Dòng AC CWTMini50HF?

Sự phát triển của các thiết bị điện tử công suất hiệu suất cao đòi hỏi các thiết bị đo phải có khả năng ghi nhận chính xác những tín hiệu thay đổi rất nhanh. Đây là lý do đầu dò đo dòng AC CWTMini50HF được nhiều kỹ sư và chuyên gia lựa chọn.

Sản phẩm sở hữu băng thông lên đến 50 MHz cùng thời gian đáp ứng chỉ 12,5 ns, cho phép quan sát chính xác dạng sóng dòng điện trong quá trình đóng cắt của các linh kiện bán dẫn hiện đại. Điều này đặc biệt quan trọng khi đánh giá hiệu suất của bộ nguồn chuyển mạch (SMPS), biến tần, bộ sạc xe điện, bộ chuyển đổi DC-DC hoặc các hệ thống điều khiển động cơ.

Ngoài hiệu năng đo lường, thiết kế nhỏ gọn của cuộn Rogowski cũng giúp việc lắp đặt trở nên đơn giản hơn, đặc biệt trong các không gian hẹp hoặc các mạch điện có mật độ linh kiện cao.

Công Nghệ Rogowski Coil Có Lớp Chắn Tĩnh Điện

Một trong những điểm nổi bật của đầu dò đo dòng AC CWTMini50HF là việc sử dụng Electrostatically Shielded Rogowski Coil – công nghệ Rogowski Coil được tích hợp lớp chắn tĩnh điện.

Trong các hệ thống điện tử công suất, điện áp chuyển mạch có thể thay đổi với tốc độ rất lớn (High dV/dt), tạo ra nhiễu điện trường ảnh hưởng đến tín hiệu đo. Lớp chắn tĩnh điện trên cuộn Rogowski giúp giảm đáng kể ảnh hưởng của hiện tượng này, mang lại tín hiệu ổn định và nâng cao độ chính xác của phép đo.

Nhờ thiết kế này, CWTMini50HF phù hợp với các ứng dụng yêu cầu độ tin cậy cao như kiểm thử bộ biến đổi công suất, đo dòng chuyển mạch của MOSFET, IGBT, SiC MOSFET hoặc GaN HEMT.

Đầu Dò Đo Dòng AC CWTMini50HF Được Ứng Dụng Trong Những Lĩnh Vực Nào?

Với khả năng đo dòng điện băng thông rộng và chống nhiễu hiệu quả, đầu dò đo dòng AC CWTMini50HF được ứng dụng trong nhiều lĩnh vực khác nhau như:

  • Nghiên cứu và phát triển (R&D) điện tử công suất.
  • Thiết kế và kiểm thử bộ nguồn chuyển mạch (SMPS).
  • Đo dòng đóng cắt của MOSFET, IGBT, SiC và GaN.
  • Phân tích hiệu suất bộ biến đổi DC-DC và AC-DC.
  • Đo dòng ripple trên tụ điện và cuộn cảm.
  • Đánh giá tổn hao của linh kiện bán dẫn.
  • Kiểm thử thiết bị điện tử công nghiệp.
  • Phòng thí nghiệm, trường đại học và viện nghiên cứu.
  • Hệ thống kiểm thử EMC và tương thích điện từ.

Nhờ khả năng đáp ứng tốt các yêu cầu kỹ thuật khắt khe, CWTMini50HF là một trong những dòng đầu dò dòng điện AC được sử dụng rộng rãi trong lĩnh vực điện tử công suất và tự động hóa công nghiệp hiện nay.

Ưu Điểm Nổi Bật Của Đầu Dò Đo Dòng AC CWTMini50HF

Không chỉ sở hữu thiết kế nhỏ gọn và linh hoạt, Đầu dò đo dòng AC CWTMini50HF còn được đánh giá cao nhờ khả năng đo dòng điện có độ chính xác cao trong môi trường điện tử công suất hiện đại. Với công nghệ Electrostatically Shielded Rogowski Coil, băng thông lên đến 50 MHz và khả năng chống nhiễu vượt trội, sản phẩm đáp ứng tốt các yêu cầu đo lường trong nghiên cứu, phát triển cũng như kiểm thử các thiết bị điện tử công suất.

Công Nghệ Rogowski Coil Có Lớp Chắn Tĩnh Điện

Điểm nổi bật nhất của Đầu dò đo dòng AC CWTMini50HF là việc sử dụng Rogowski Coil có lớp chắn tĩnh điện (Electrostatically Shielded Rogowski Coil).

Khác với các đầu dò dòng điện sử dụng lõi sắt từ truyền thống, Rogowski Coil hoạt động dựa trên nguyên lý cảm ứng điện từ mà không sử dụng lõi từ. Điều này mang lại nhiều ưu điểm như:

  • Không bị bão hòa từ khi đo dòng điện lớn.
  • Đáp ứng tốt với các tín hiệu có tốc độ thay đổi rất nhanh.
  • Khối lượng nhẹ, linh hoạt và dễ dàng lắp đặt.
  • Không cần ngắt mạch khi lắp đầu dò.

Lớp chắn tĩnh điện được tích hợp bên ngoài cuộn Rogowski giúp giảm ảnh hưởng của điện trường sinh ra bởi các điện áp chuyển mạch tốc độ cao (High dV/dt). Nhờ đó, tín hiệu đo ít bị nhiễu hơn, đặc biệt trong các mạch sử dụng MOSFET, IGBT, SiC MOSFET hoặc GaN HEMT.

Đây là ưu điểm rất quan trọng đối với các kỹ sư điện tử công suất khi cần phân tích chính xác dạng sóng dòng điện trong điều kiện làm việc thực tế.

Băng Thông 50 MHz – Ghi Nhận Chính Xác Dòng Điện Tần Số Cao

Một trong những thông số nổi bật của CWTMini50HF là băng thông (-3 dB) lên đến 50 MHz.

Băng thông lớn cho phép đầu dò ghi nhận chính xác các tín hiệu dòng điện có tốc độ thay đổi rất nhanh, bao gồm:

  • Dòng đóng cắt của MOSFET.
  • Dòng chuyển mạch của IGBT.
  • Dòng xung (Pulse Current).
  • Dòng quá độ (Transient Current).
  • Dòng trong bộ nguồn chuyển mạch (SMPS).
  • Dòng trong bộ nghịch lưu (Inverter).
  • Dòng trong bộ chuyển đổi DC-DC.

Kết hợp với thời gian đáp ứng (Rise Time) chỉ 12,5 ns, đầu dò giúp tái hiện chính xác dạng sóng trên máy hiện sóng, hỗ trợ kỹ sư phân tích và tối ưu thiết kế hệ thống điện tử công suất.

Độ Chính Xác Cao Cho Các Phép Đo Quan Trọng

Đối với các ứng dụng nghiên cứu và phát triển, độ chính xác của thiết bị đo là yếu tố quyết định chất lượng kết quả thử nghiệm.

Theo datasheet của PEM, Đầu dò đo dòng AC CWTMini50HF có:

  • Sai số hiệu chuẩn chỉ ±0,2% giá trị đo.
  • Độ tuyến tính khoảng 0,05%.
  • Sai số do vị trí dây dẫn khoảng ±1% đến ±2% tùy đường kính dây dẫn.

Những thông số này giúp đảm bảo kết quả đo ổn định và đáng tin cậy trong nhiều điều kiện vận hành khác nhau.

Khả Năng Chống Nhiễu Hiệu Quả

Trong các mạch điện tử công suất hiện đại, nhiễu điện từ là yếu tố có thể ảnh hưởng đáng kể đến chất lượng tín hiệu đo.

Nhờ cấu tạo Rogowski Coil có lớp chắn tĩnh điện, Đầu dò đo dòng AC CWTMini50HF có khả năng:

  • Giảm nhiễu do điện áp chuyển mạch tốc độ cao.
  • Hạn chế ảnh hưởng của điện trường mạnh xung quanh đầu dò.
  • Cải thiện chất lượng tín hiệu trên máy hiện sóng.
  • Đảm bảo độ ổn định của phép đo trong môi trường công nghiệp.

Điều này đặc biệt hữu ích khi kiểm thử các bộ nguồn công suất cao hoặc các thiết bị sử dụng công nghệ bán dẫn thế hệ mới.

Dải Đo Rộng Phù Hợp Với Nhiều Ứng Dụng

PEM cung cấp nhiều phiên bản CWTMini50HF với các dải đo khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng.

Các model tiêu biểu bao gồm:

Model Dòng điện cực đại
CWTMini50HF/015 30 A
CWTMini50HF/03 60 A
CWTMini50HF/06 120 A
CWTMini50HF/1 300 A
CWTMini50HF/3 600 A
CWTMini50HF/6 1,2 kA
CWTMini50HF/15 3 kA
CWTMini50HF/30 6 kA
CWTMini50HF/60 12 kA
CWTMini50HF/150 30 kA

Dải đo rộng giúp người dùng dễ dàng lựa chọn model phù hợp với từng ứng dụng từ nghiên cứu trong phòng thí nghiệm đến đo lường trên các hệ thống điện công suất lớn.

Thông Số Kỹ Thuật Chính Của Đầu Dò Đo Dòng AC CWTMini50HF

Thông số Giá trị
Model CWTMini50HF
Hãng sản xuất Power Electronic Measurements Ltd. (PEM)
Công nghệ Electrostatically Shielded Rogowski Coil
Loại tín hiệu đo Dòng AC, dòng xung, dòng quá độ
Băng thông (-3 dB) 50 MHz
Thời gian đáp ứng 12,5 ns
Sai số hiệu chuẩn ±0,2%
Độ tuyến tính 0,05%
Điện áp đầu ra ±6 Vpk
Chu vi cuộn Rogowski 100 mm hoặc 200 mm
Chiều dài cáp tiêu chuẩn 1 m
Nguồn cấp 4 pin AA hoặc bộ nguồn ngoài
Nhiệt độ làm việc của cuộn Rogowski -40°C đến +125°C
Nhiệt độ làm việc của Integrator 0°C đến +40°C
Điện áp cách điện 2 kVpk hoặc 5 kVpk

Ứng Dụng Thực Tế Của Đầu Dò Đo Dòng AC CWTMini50HF

Nhờ thiết kế linh hoạt và khả năng đo tín hiệu có tần số cao, Đầu dò đo dòng AC CWTMini50HF được sử dụng trong nhiều lĩnh vực như:

Nghiên Cứu Và Phát Triển Điện Tử Công Suất

Các phòng R&D sử dụng đầu dò để đánh giá hiệu suất của bộ nguồn, biến tần và các bộ chuyển đổi năng lượng.

Kiểm Thử Linh Kiện Bán Dẫn

Thiết bị hỗ trợ đo dòng chuyển mạch của MOSFET, IGBT, SiC MOSFET và GaN HEMT nhằm phân tích tổn hao đóng cắt và tối ưu thiết kế.

Đo Dòng Ripple Và Dòng Xung

Đầu dò giúp đo dòng ripple trên tụ điện, cuộn cảm và các mạch lọc với độ chính xác cao, phục vụ quá trình thiết kế nguồn xung và bộ chuyển đổi DC-DC.

Phòng Thí Nghiệm Và Trường Đại Học

Nhờ độ chính xác cao và thao tác sử dụng đơn giản, CWTMini50HF là lựa chọn phù hợp cho các viện nghiên cứu, trường đại học và trung tâm đào tạo chuyên ngành điện – điện tử.

Nhà Máy Sản Xuất Thiết Bị Điện Tử

Các doanh nghiệp sản xuất bộ nguồn, biến tần, bộ sạc xe điện và thiết bị điện tử công nghiệp có thể sử dụng đầu dò để kiểm tra chất lượng sản phẩm trước khi xuất xưởng.

Lợi Ích Khi Đầu Tư Đầu Dò Đo Dòng AC CWTMini50HF

Trong các hệ thống điện tử công suất hiện đại, việc đầu tư một thiết bị đo có độ chính xác cao sẽ giúp nâng cao chất lượng nghiên cứu và giảm chi phí thử nghiệm.

Đo Chính Xác Các Tín Hiệu Tần Số Cao

Băng thông 50 MHz cùng thời gian đáp ứng 12,5 ns giúp thiết bị ghi nhận chính xác các tín hiệu dòng điện có tốc độ biến thiên nhanh.

Giảm Ảnh Hưởng Của Nhiễu Điện Từ

Công nghệ Electrostatically Shielded Rogowski Coil giúp hạn chế nhiễu do điện trường phát sinh từ các linh kiện công suất, nâng cao độ ổn định của tín hiệu đo.

Dễ Dàng Lắp Đặt

Thiết kế cuộn Rogowski mềm và linh hoạt cho phép lắp đặt nhanh trên nhiều loại dây dẫn hoặc thanh cái mà không cần cắt mạch điện.

Phù Hợp Cho Nghiên Cứu Và Kiểm Thử

Sản phẩm đáp ứng tốt nhu cầu của:

  • Trung tâm R&D.
  • Phòng thử nghiệm.
  • Trường đại học.
  • Nhà máy sản xuất thiết bị điện tử.
  • Đơn vị nghiên cứu điện tử công suất.
  • Phòng kiểm thử EMC.

Tài Liệu Tham Khảo

Gợi ý các sản phẩm khác của công ty :

Ngoài Đầu dò đo dòng AC CWTMini50HF, công ty còn cung cấp nhiều thiết bị kỹ thuật và đo lường chuyên dụng, phù hợp cho môi trường công nghiệp, phòng thí nghiệm và kiểm thử chuyên sâu.
Tiêu biểu là GTEM 1000 – Buồng đo GTEM cho kiểm thử phát xạ và miễn nhiễm EMC , được sử dụng trong các phòng kiểm tra tương thích điện từ nhằm đánh giá và kiểm soát mức phát xạ cũng như khả năng miễn nhiễm của thiết bị điện tử.

Kết Luận

Đầu dò đo dòng AC CWTMini50HF của Power Electronic Measurements Ltd. (PEM) là giải pháp đo dòng điện băng thông rộng được thiết kế dành cho các ứng dụng điện tử công suất hiện đại. Nhờ công nghệ Electrostatically Shielded Rogowski Coil, thiết bị mang lại khả năng chống nhiễu hiệu quả, độ chính xác cao và đáp ứng nhanh đối với các tín hiệu dòng điện có tần số cao.

Với băng thông 50 MHz, thời gian đáp ứng 12,5 ns, độ chính xác hiệu chuẩn ±0,2% cùng nhiều dải đo từ 30 A đến 30 kA, CWTMini50HF đáp ứng tốt nhu cầu nghiên cứu, phát triển, kiểm thử và đánh giá hiệu suất của các bộ nguồn chuyển mạch, biến tần, bộ chuyển đổi năng lượng cũng như các linh kiện bán dẫn thế hệ mới.

Đối với các phòng nghiên cứu, trường đại học, nhà máy sản xuất thiết bị điện tử và doanh nghiệp hoạt động trong lĩnh vực điện tử công suất, việc đầu tư Đầu dò đo dòng AC CWTMini50HF không chỉ nâng cao chất lượng phép đo mà còn góp phần tối ưu quá trình phát triển sản phẩm, kiểm soát chất lượng và tăng độ tin cậy của các hệ thống điện tử hiện đại.
